ALLEGRO中关于LOGO的标识制作

用AutoCAD软件画出公司标志。保存为DWG格式。用allegro打开，放在相应的层上，比如silkscreen top

谢谢你的答复，请问在CADENCE中就不能将LOGO做成封装的形式导入嘛

可以的，但要借助第三方工具，可以使用SKILL或IPF2BMP工具将BMP格式的LOGO导入到Allegro中，直接做成一个Fomat symbol类型的封装，然后在BRD文件中直接调用。也有可以将BMP格式的LOGO直接导入到BRD文件中的SKILL，见过的这个SKILL是以铜箔的形式显示LOGO的，前面那两种是以Line的形式显示的。如果要精度高点的话就用AutoCAD画好LOGO后通过导入DXF导入到Allegro中，这种方法显示的效果是最佳的！

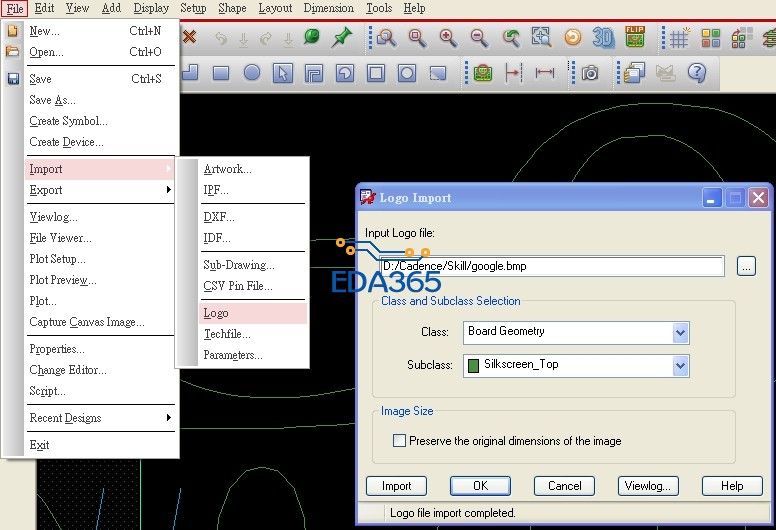

16.6版本已经可以了，在package状态下，import->logo就行，支持bmp

我试了下，没找到啊

16.6没有啊 里面就没有LOGO这个菜单

没有这个菜单

V16.6

谢谢你的讲解，能再请问一个问题嘛，我用CORELDRAW中转化一图片成BMP形式，图片形式如图1所示，可是E用ALLEGRO导入后就成了如图2所示（里面成镂空的形式了）。

图1

为什么导入不成功呢，有遇到过类似的问题吗

你这个问题处理了没有，我导进去的也是空心的

可否上傳bmp檔案,我來試試看

额  你这两个图有区别么  就是把实心的变成空心的了  直接在allegro里面处理下就行了  so  easy

直接用 composed into shape 到丝印层。 搞定
