PCB 中怎么放置via

时间:10-02 整理:3721RD 点击:
在cadence PCB设计中,怎么把自己制作的定位孔放进PCB 板中啊,求高手指教

有网络的在原理图里画个封装,再导入pcb
无网络的可以做成mechanical symbol 直接从pcb 中place

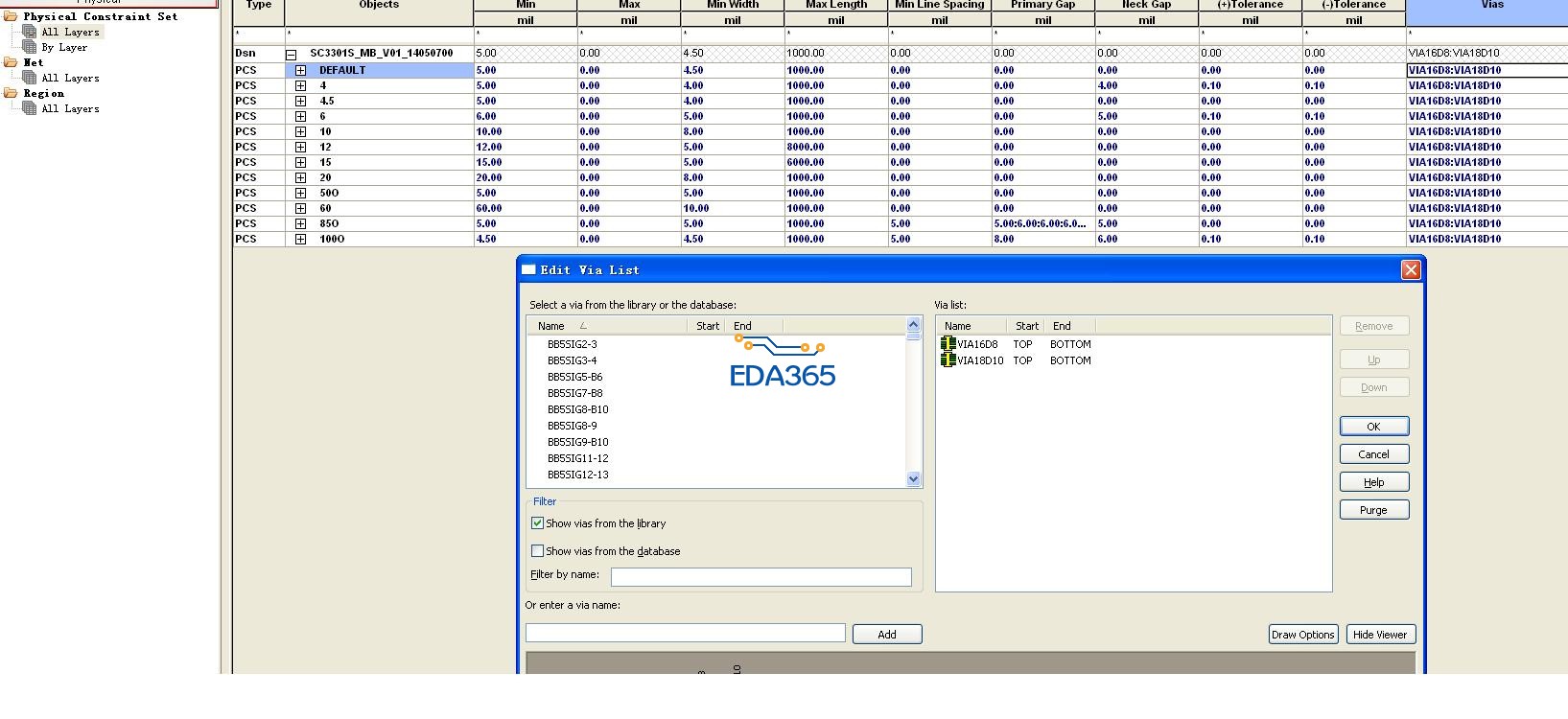

做是做好了这个过孔的文件,但是怎么在PCB中添加啊,求指教

allegro 16.3.


好,谢谢啊
