HDMI 走线有什么规则

data  和clk最好走在一起，要做等长

是呀！要走等长，那走多少等长呀！怎样去现实100Ω阻抗匹配呀！谢谢

控制线距线宽啊
si9000算下

我们公司要求HDMI走线：
1、差分对走线误差10mil。
2、差分线组间走线长度误差100mil。
3、尽量不走蛇形。
4、匹配阻抗100R，参考层不能分割。

为什么HDMI不走蛇形线呢?

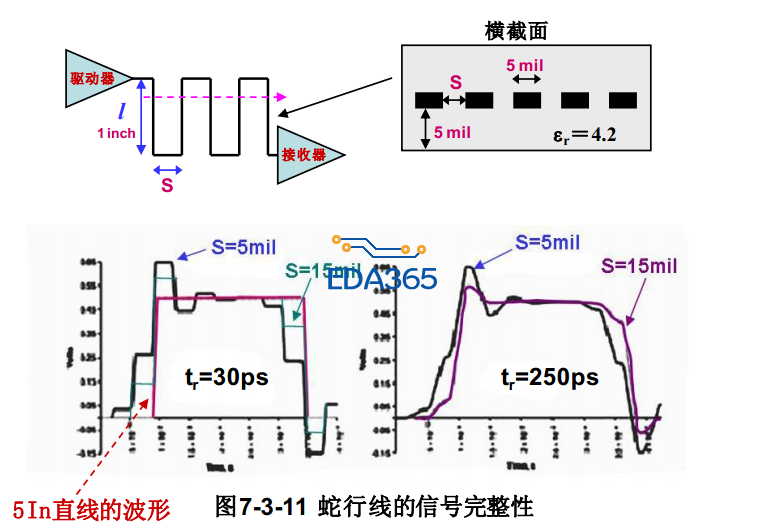

若蛇行线平行部分相互之间靠的比较近，信号的串扰就会发生。通过蛇形线平行部分之间的互容和互感，信号的一部分会沿着与蛇行线平行部分垂直的方向直接传输，到达信号的接收端。其结果是，信号的一部分成分将较早的到达信号接收端，使信号的完整性受到破坏，并影响到延迟。图中台阶的高度，取决于间隔大小，间隔越小，越高。台阶的宽度与间隔无关，只取决于平行部分的长度( l)，长度越长，宽度越宽。信号沿越快，台阶越明显。较慢的沿，台阶被平滑，效果是信号延迟变小，沿变慢。

蛇形线

向高手学习了，又明白了一点，呵呵、、

学习了！呵呵
