如何在元件内部画通孔呢,不是焊盘

时间:10-02 整理:3721RD 点击:

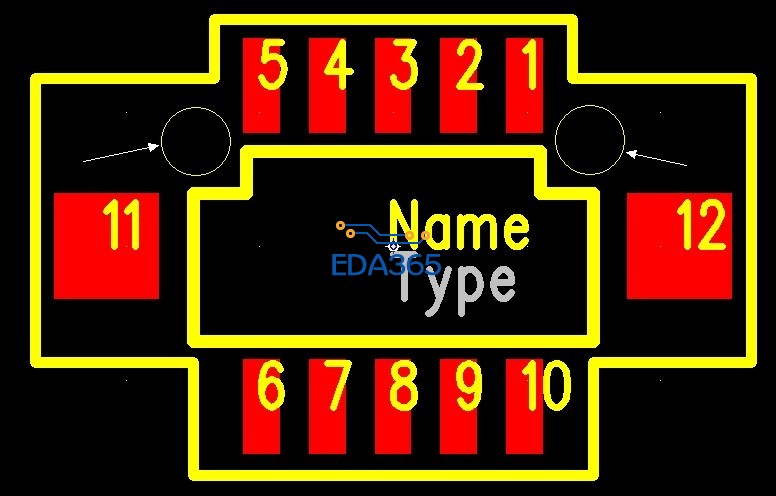

图中箭头所指就是贴片接插件内部的两个通孔,画封装时应该在哪个层画这两个圆呢?


放孔就行了。无属性的孔。

软件不熟练,怎么放置?

製作元件時
LAYOUT >> PIN
右邊選單上面設定找機構
然後下面PAD部分搜尋你要的過孔


我并不是要画过孔,而是通孔,没有管脚号的,
但还是要谢谢谢你

4L已指明,看箭头指向;

那就画在outline 层算了,反正就是个孔,又没电气属性

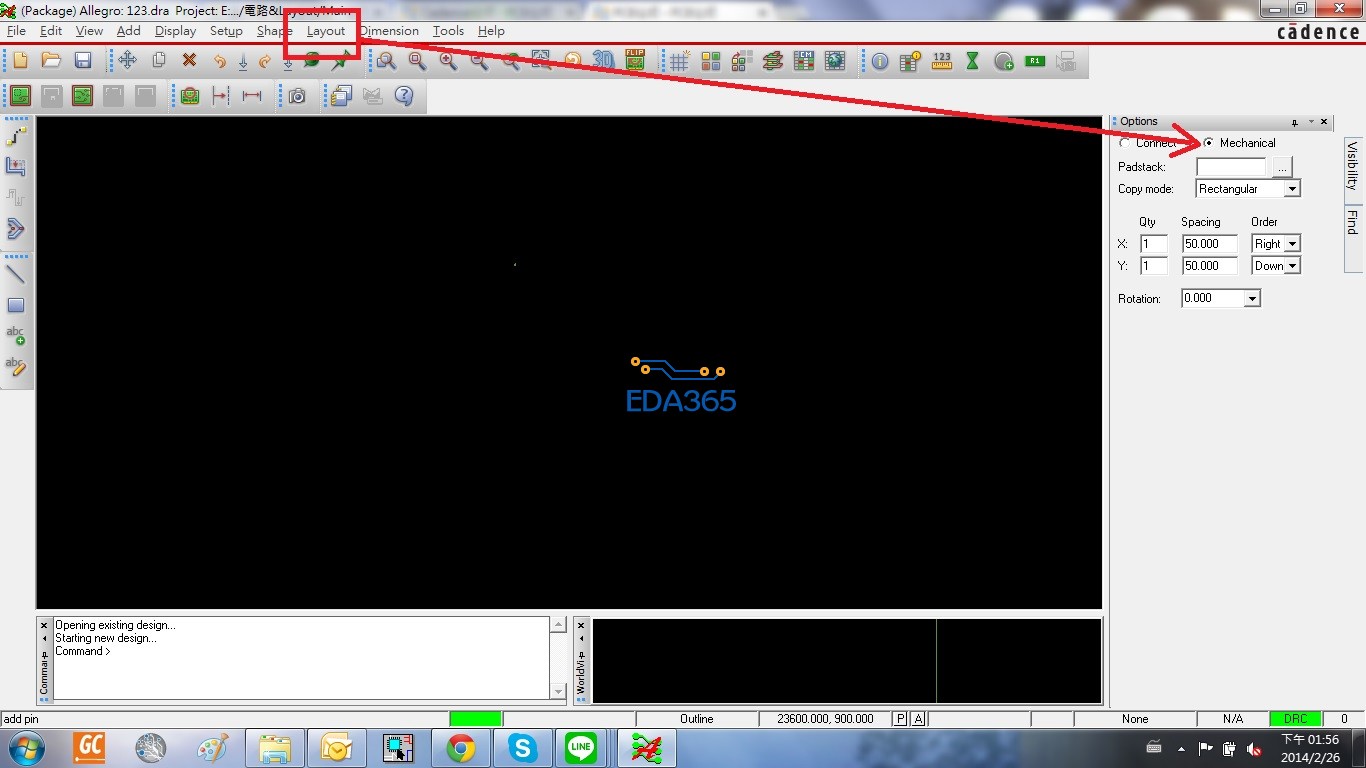

LAYOUT--PIN   在OPTION里 选择MECHANICAL
