整块板子上开了solder 的用意

时间:10-02 整理:3721RD 点击:

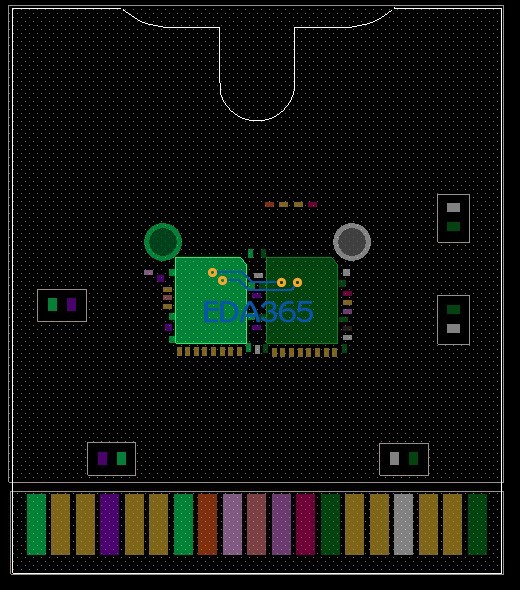

谁能给我解释一下这种做法的用意,整块板子上开了solder ,一些0201的小零件的焊盘有挖空,为什么中间那两个零件却要被solder盖上?谢谢


散热吧。见过仁宝代工的板子,很多小板子都是全开的。

那中间那两个零件为什么也铺solder,这样不会有问题吗?而且在paste层也没有挖开。

没看懂小编什么意思啊。
小编贴的图是阻焊层的么?如果是的话没有问题啊。

是正面层,上面铺了一大块solder,很奇怪中间两个大零件为什么不挖空。

越看越不明白啊。你说的正面层是指顶层吗?

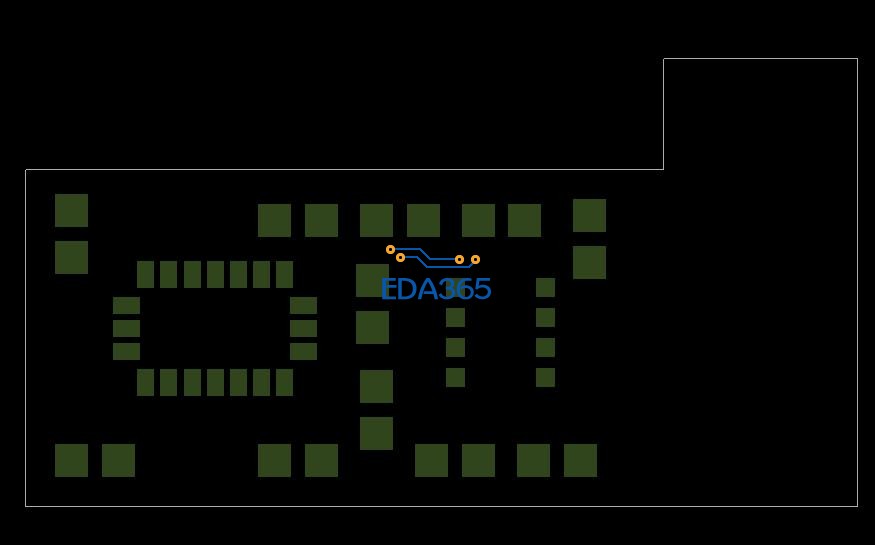

下图是顶层的阻焊层。有绿皮的地方就是不盖绿油的;因为那里都是焊盘的位置,所以不能盖绿;其他黑色的地方,就是需要盖绿油的。
你的截图也是这样吧。


开了solder可以方便散热,在调整信号设计中还可以取到降低损耗和便于阻抗的作用。
但是开了solder也会有些生产上的问题,如少锡,特别是小的器件,一少锡就没法工作。
