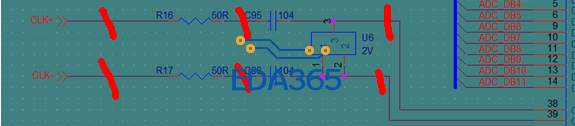

新人求助：如何设置分段的差分线？

还有：我如何把我上面那根分成三段的先，
与其它线做等长?

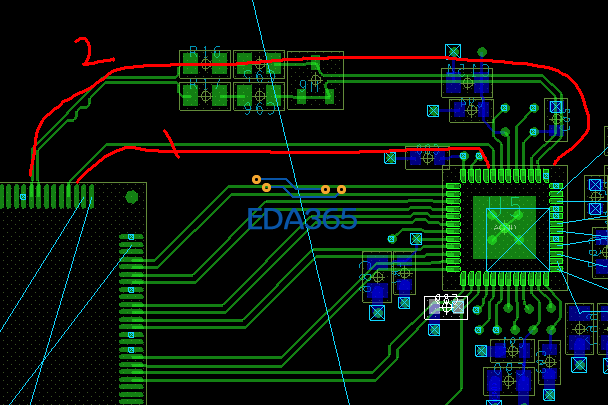

比如下图中的1和2?
貌似第一个问题解决了，是不是第二个问题也就解决了?

把这个网络设置成Xnet，就是把电阻也算上长度

什么意思啊?没懂。

一楼的问题就是建立Xnet。不过你这个拓扑结构不寻常，不知道好搞不。
二楼的是什么问题完全看不懂。

一个是Analyze-model Assigment，另一个是cmgr约束管理器里设置

具体怎么操作?

嗯  二楼正解！是设置XNET ！

http://www.eda365.com/forum.php? ... ht=xnet%C9%E8%D6%C3去看看吧

我用的是cadence16.6，不好意思，没看懂怎么操作。

给差分经过的器件（电阻电容等）赋模就行了，赋了模后差分线经过的电阻电容就相当于导线了，那三段差分也就连起来了。
