兩層板上的I2C

时间:10-02 整理:3721RD 点击:
請問大大們
雙層板上的I2C CLK 跟 DAT 中間要用gnd去隔嗎?
在同一層layer上

不用,需要考虑I2C走线不需过长,如果较长走线考虑在设备端加上拉.

謝大大
有PULL UP電阻

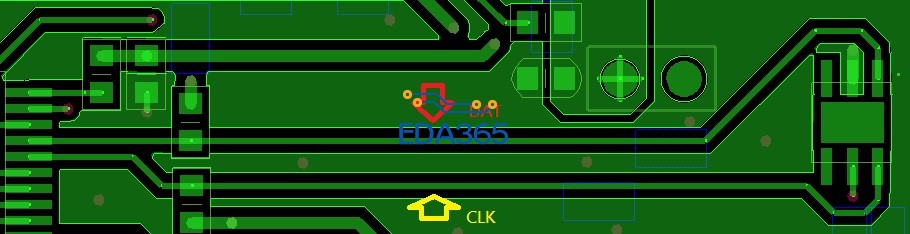

像附圖這樣
在I2C CLK 跟SDA中間有gnd會有影響嗎?
