阻抗設計的問題

时间:10-02 整理:3721RD 点击:
大大們好,在下又來打擾了,最近要弄RF的小板子特來問些問題,因為我完全沒做過,通常只做治具用的小板子 (超簡易的那種)
請問各位大大
當我要做50歐姆跟100歐姆阻抗的線路時,是不是要跟板廠告知我的TOP或BOTTON的厚度?  ( CROSS-section 裡面的 thickness )
還是全部告訴工廠? (這次是四層板)

需要告知板厂的信息有:1.设计板厚;
                                 2,叠层设计的信息,4层板的铜箔厚度,是做成1oz还是表层1oz,内层0.5。
                                 3;每层之间的间距既堆叠的厚度。

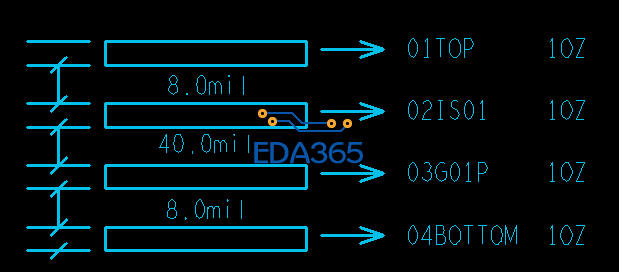

下图是一个简单的RF4层板的设计堆叠,板厚为1.6MM


大大

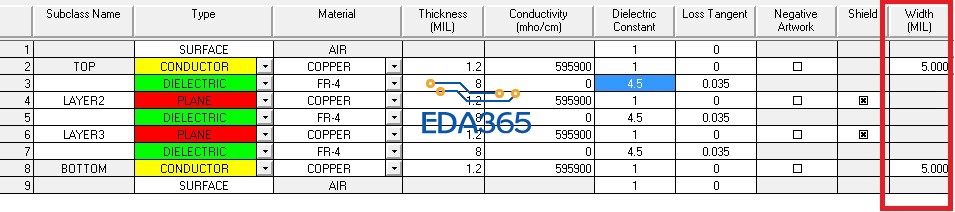

像附圖中的這樣
後面那個WIDTH是指什麼?


指的是表层走线的线宽,5mil。
