关于板框的

我画板框的步骤是：1，把BOT的机构图移动到和TOP的结构图重合。2，把需要定位的元件进行精确定位并FIX。3，删除结构图上板框线上多余的TEXT和LINE。4，Z_COPY 的方法画板框。
大家是这样的步骤画板框的吗?我这样的方法第3步会很费时间，因为上下两层两根线重合，容易出错。请大家指点下有没有更好的办法。

不怎么明白 就用坐标画板框啊

有DXF图，用坐标好像也不是很方便啊

自己再顶下

今天人真少啊

我一般是在CAD 里面按照DXF 自己描画一个，然后导入

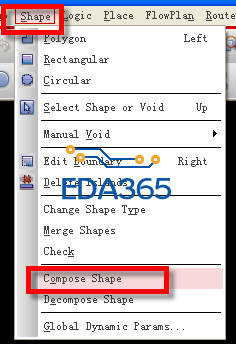

allegro里面可以用compose shape将结构图边框转换成板框。

谢谢各位，我还是用compose shape这个吧

小编，把你出问题的原文件发上来！

把板框导进去，单独放，合成以后，把板框的层显示关掉··

用compose shape会内缩一点的，比实际CAD图画的要小一点，不知什么原因?

good

你老人家灌水很辛苦啊，每个帖子都回同样的话-_-||
