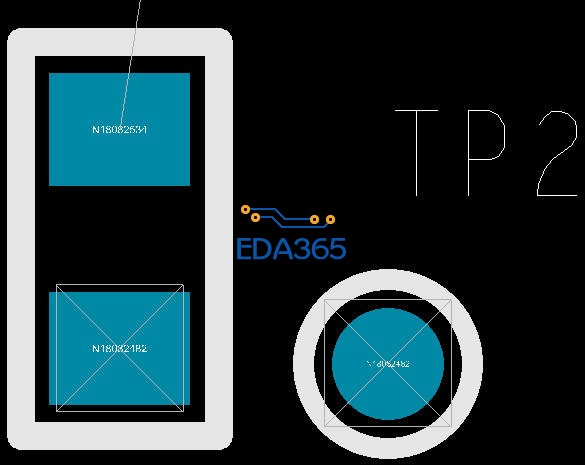

为什么这网络的鼠线这样显示？别网络能正常显示

给网络赋一个Voltage属性就行！

Power Net

具体怎么弄呢，生手多多请教哈，谢谢

edit propriety  选中网络添加Voltage属性

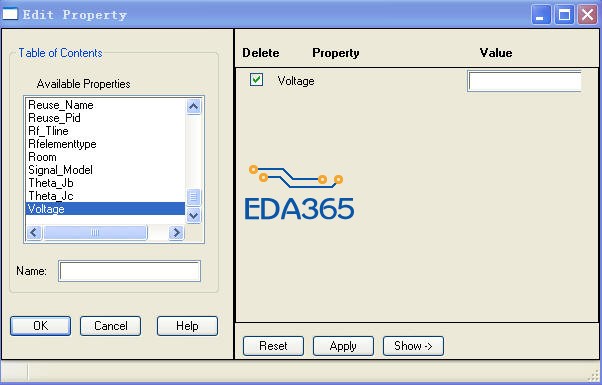

还是不行呢，是如下图这样么?

設DC NET ;

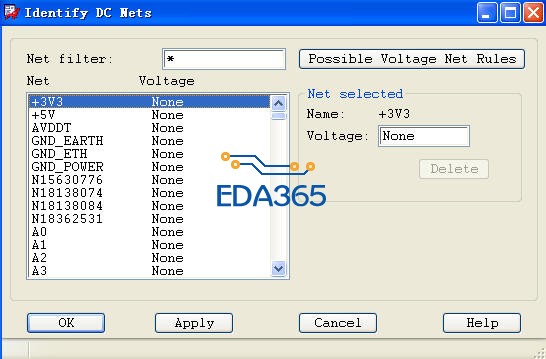

Logic\Indentify  DC  NETS , 將你要的 NET , 一般是電源 給他指定電壓,如 5V 就打 5 , 12v 打 12 ,就會是 框框加裡面X 的那種, 反之刪除就回到直線方式.

我看了下，这里没有填你说的电压值啊，但还是一样哦

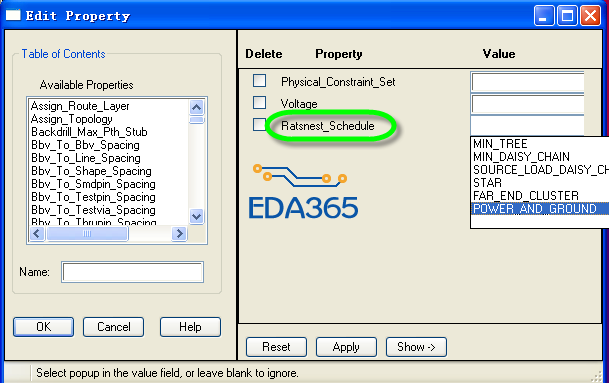

把网络属性中的飞线模式改一下（非power_and_gound）

楼上正解

Voltage方框里填入数字就好了，如+3V3就输入3.3，OK

谢谢，正解。果然是在这里设置。

乐于分享 共同进步

学习一下

是给电源和地网络附加的特性
