PCB中封装不能显示，无法放置

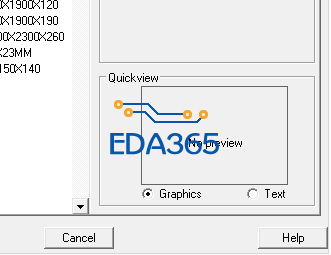

在用allegro做PCB放置器件时，弹出Placement对话框，选中左侧列表某一封装，右下角的Quickview内No preview，这是什么原因呢?
库路径设置没问题，同一路径下其他器件显示正常。
请大神指教，谢谢~

库路径问题的可能性还是很大。
先检查焊盘路径是否正确。

封装名字的大小写有关系吗?

没有的

所有路径看了下，没问题呢。同一路径下有好多元件呢，其他都正常啊

你再检查下，你这个有问题的元件，它使用的所有引脚的焊盘，是否都在正确的路径。注意是焊盘的路径，不是封装的路径。

我疏忽了一点，一直没注意看命令窗口。
命令窗口显示一个焊盘的封装在路径下找不到。
可以直接从dra中提取pad吗?

可以的。

问题解决了，多谢您的指导~
