打地过孔问题

时间:10-02 整理:3721RD 点击:

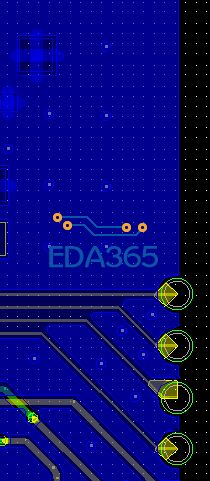

大家帮我看一下,这里打这么多地过孔作用是什么?不影响信号的返回路径吗?


地孔理论上在板边或空白地方间距300mil左右打上一个,对信号回流。EMC。都是有好处的。
还可以减少地弹。有助于信号的回流,对信号完整性有帮助。这图上这些地孔非常好。

非常感谢你的回答 ,电源shape 连接内层电源 要打多少过孔为宜

你说的这个问题应该是这样的。我们一般用10mil孔径的过孔。通过软件可以计算出他的最大通能力是1A左右.我们一般以500MA应用。所以一般2安培的负载打个四个过孔就没有问题了。如果有空间多打两个没有坏处。

不要太近  一般没有问题

一般间隔200mil打一个孔,打整齐。不要太近就好

兄弟,您说对了。
