奇怪的線路

时间:10-02 整理:3721RD 点击:
各位前輩先進們打擾了
最近一直在自學
完成作品有兩片雙面的PCB
目前想進階到四層板
開啟了我司之前請人LAYOUT的線路圖後

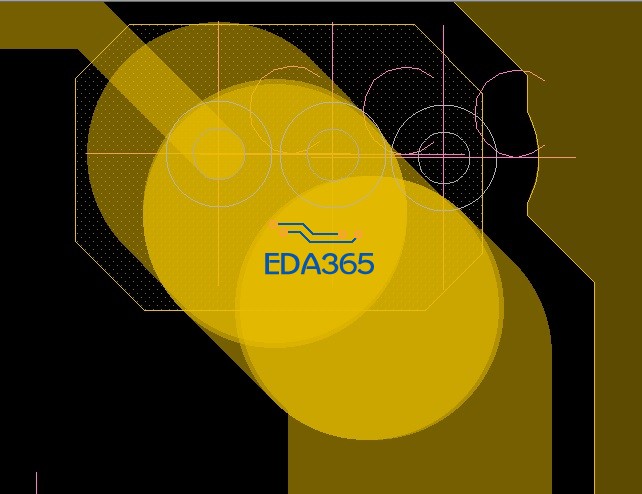

發現附圖中的線路
這是他忘了整理還是刻意的?
(這是一條電源)


目测是电源反馈线

能否請大大解釋一下@@?
不懂....

你将截图面积大点

对,应该就是电压反馈线

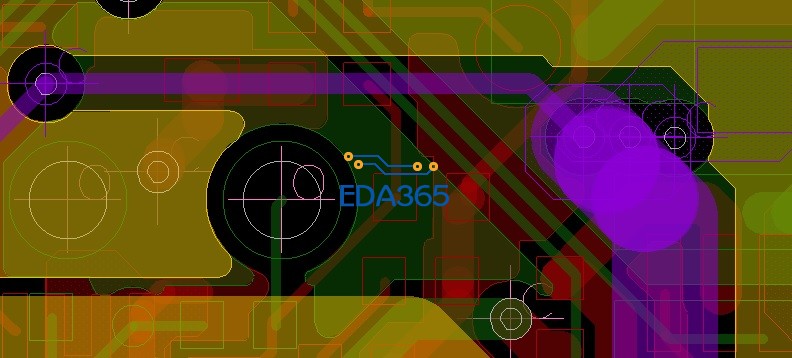

放大了@@


这个不是说忘了整理或者刻意为之,从软件的角度确实多了线头,但实际又是在线路上的,最后出来的成品是没有影响的

他在電源的部分 (VIA+SHAPE)的地方都有做1~2的線路重疊
應該是故意的
但是其作用是?

应该是反馈信号,反馈信号是要在电源的输出端最后一个电容附近采样的

看你截图的部分,应该是疑惑他为什么有那么多截线段在Shape处把
这个在走线处理的时候的确是可能会产生多截线段,整理了最好,不整理,影响也不太大,就一个美观问题
如果你说的是电源线后的细线
那应该是反馈线
