双面板这样计算阻抗对么?

时间:10-02 整理:3721RD 点击:
这个区热闹些,就发这里了。
如图,我想做双面板的阻抗控制,不知有木有什么不对的,请指教。


双面板不适合做特性阻抗控制
上图模式是对的,D1的值太小,

我也这么觉得,只是,如果D1不做小,走线线宽W就得做很大啊。
不知道双层板的天线走线,你是怎么处理的啊?请赐教。

双面板阻抗不可控的

我这边的双面板,RF走线也是这样算的。

怎麼會是對的 , 除非你一面全鋪銅.
一般雙面板走線是無法構成一般的傳輸線模型.
因此套用這個模型計算並不正確.

看看,学习下。

两层板一般都用共面阻抗去算!

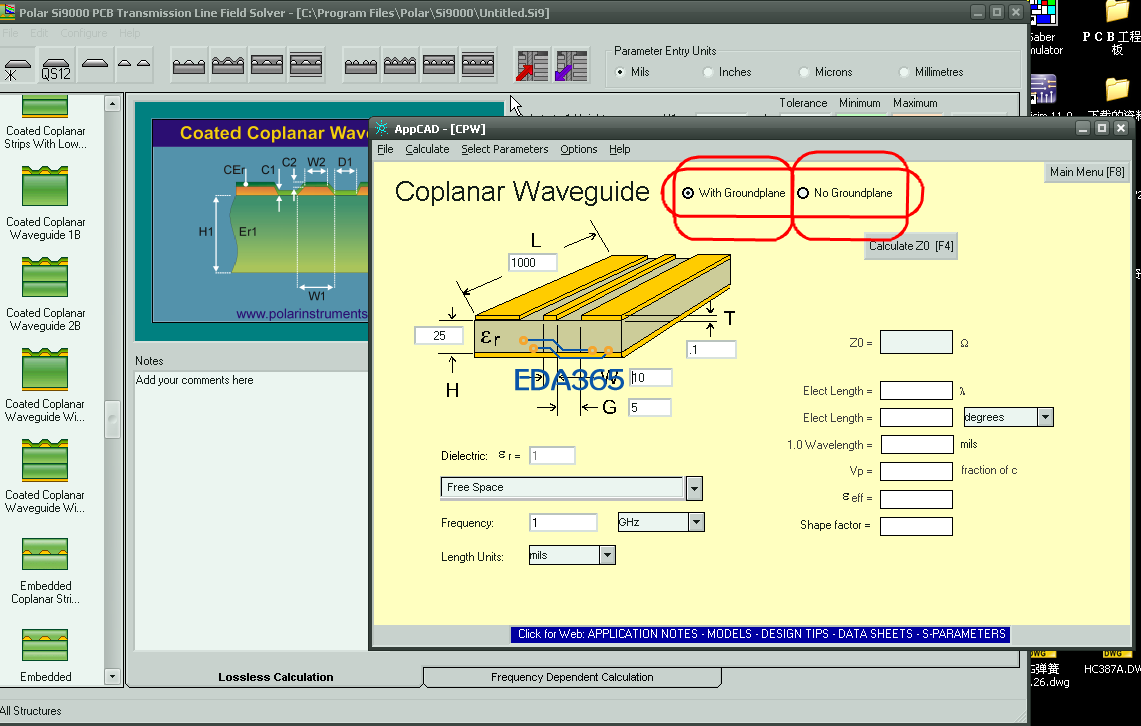

共面波导其中底面的平面是可选择项目。其阻抗主要参考TRACE旁边的的平面
安捷伦的APPCAD里也有相关设置。在SI9000里边则有相关模型。

各有各的说法。
不知道有木有什么设备可以实测一段微带线在某一频率下的阻抗,如果可以测量,再与SI9000的计算比较下,就可以得出比较实在的结论了。

以實際儀器測量就不存在以上的模型問題.
