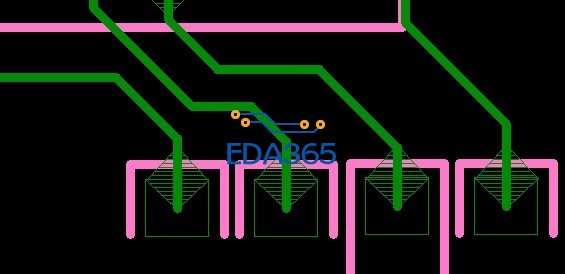

allegro16.5泪滴怎么加成line形式啊！

顶一下，同问~

难道真的没解法吗?

通过raute-->glass-->parameters...-->fillet and tapered trace方法可以实现（此方法仅限16.5或以上版本）

受教了

大师能不能具体说明里面怎么操作啊。

顶！

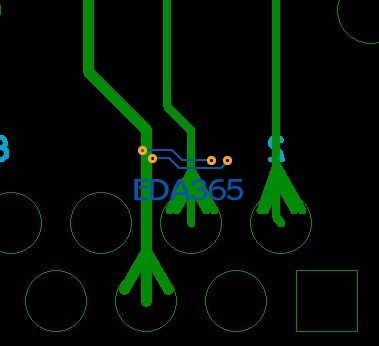

将铜皮shape变line的方法：1.选择菜单Manufacture-->Drafting-->Create Detail，该功能具有放大缩小功能；
                                          2.在options一栏设置相应的层面及其他参数，其中Scaling factor为放大缩小倍数；
                                          3.设置完成后，框选需要改变的铜皮即可。
注意，line的宽度为0mil，可通过change命令将其变为1mil，效果会更佳！
如果需要将line 变到到其他层，可通过相应的skill实现。
