SATA 接口layout问题
时间：10-02
整理：3721RD
点击：
现在有一个板子，CPU接出的SATA 接口，要接一个标准的SATA连接器，还要预留一个SATA驱动IC ,

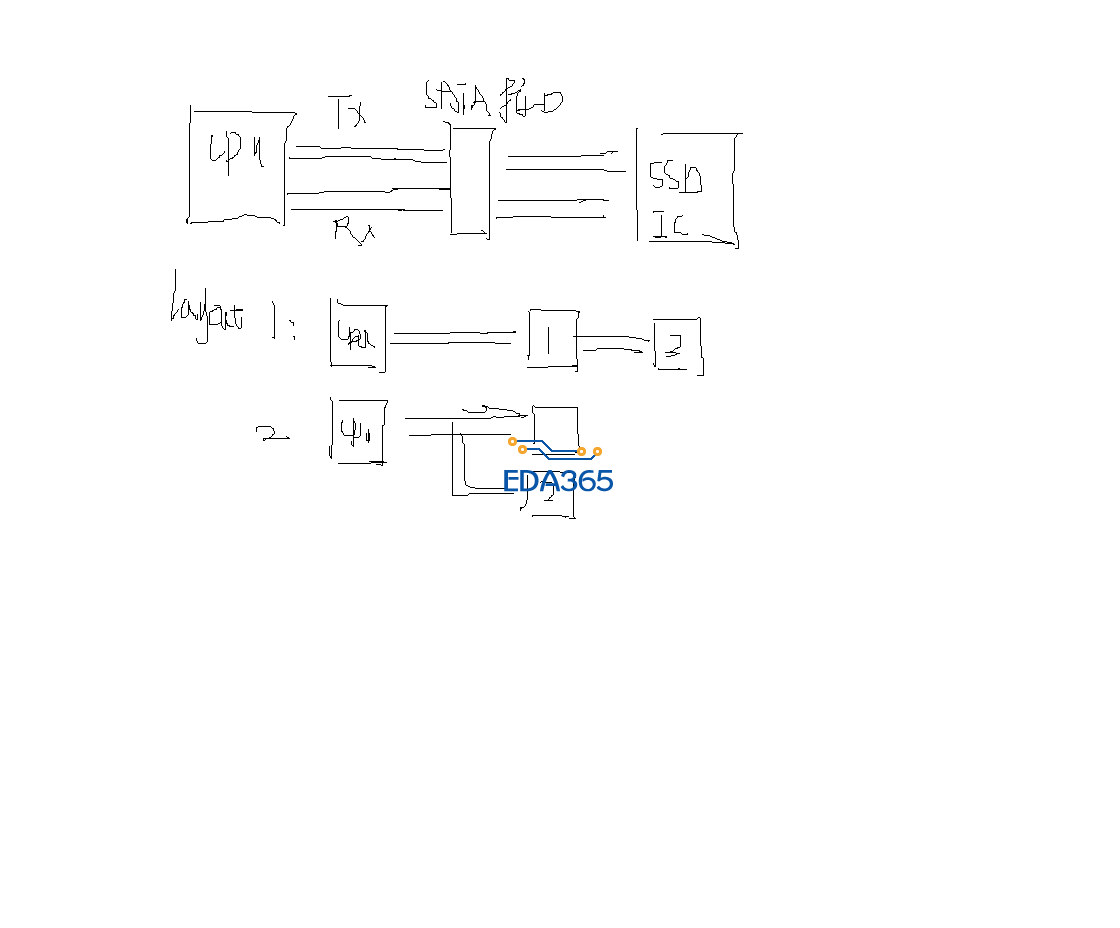

就像图中 哪一种layout方式比较好，有什么理论的依据
就像图中 哪一种layout方式比较好，有什么理论的依据
高速线最好点对点，既然是预留的话，第2种好点吧，两条线路互不影响。
通过两组隔离电容选焊来控制吧。
学习了

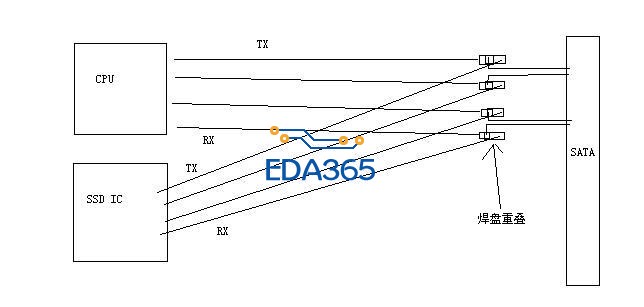

常规做法是叠焊盘
T型阻容跳接
学习了
收获了
学习学习
高速信号对信号的冗余长度有要求，所以3#的做法很好。 只是不清楚为什么要求短的冗余，是阻抗反射还是其它原因不知道
学习了
第2种好点
