做不规则焊盘的问题
时间：10-02
整理：3721RD
点击：

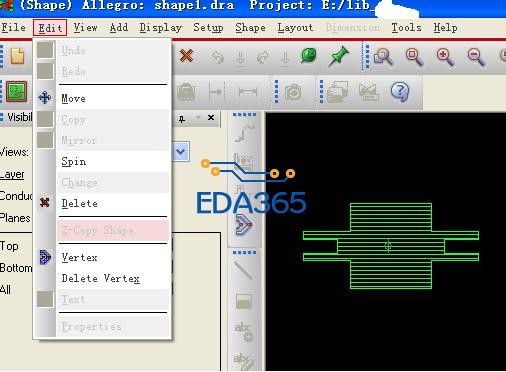

我在画了一个不规则的铜皮后，想用Z_COPY 命令做一个大一点的阻焊铜皮，可以菜单里Z_COPY 命令用不了，求解。如图：
用sub-drawing 功能输出， 然后输入到PCB 中用Z_copy 扩大或者缩小，再用sub-drawing输出来，最后输入到shape symbol中。
赞楼上的，这也是我常用的方法之一，sub-drawing这个功能用好了很省事的
谢谢，很好用，感谢！
学习了~~ 我每次做这种异形焊盘，都是将阻焊跟pad做成一样大的呢~~ 但是貌似也没有影响~~~
不用这么麻烦的，在SETUP里把type的类型由shape改为package即可使用Z_copy 扩大或者缩小，完成后把type的类型改回为shape即可
楼上第一位说的也是我以前用的,各位现在16.6是可以直接Copy shape的哦
弱弱的再问下，TYPE这个选项在哪设置。
