SPB 16.5 Visibility bar 顯示問題

时间：10-02 整理：3721RD 点击：

請教
SPB 16.5 Visibility bar 顯示問題
如何將VIA Etch 顯示出來

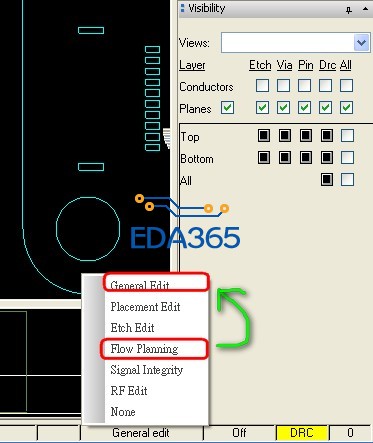

將右下角的Flow Planning改成General模式即可
