如何关掉“Route Keepout”层中的“K/V”短路而保留“K/L”路？

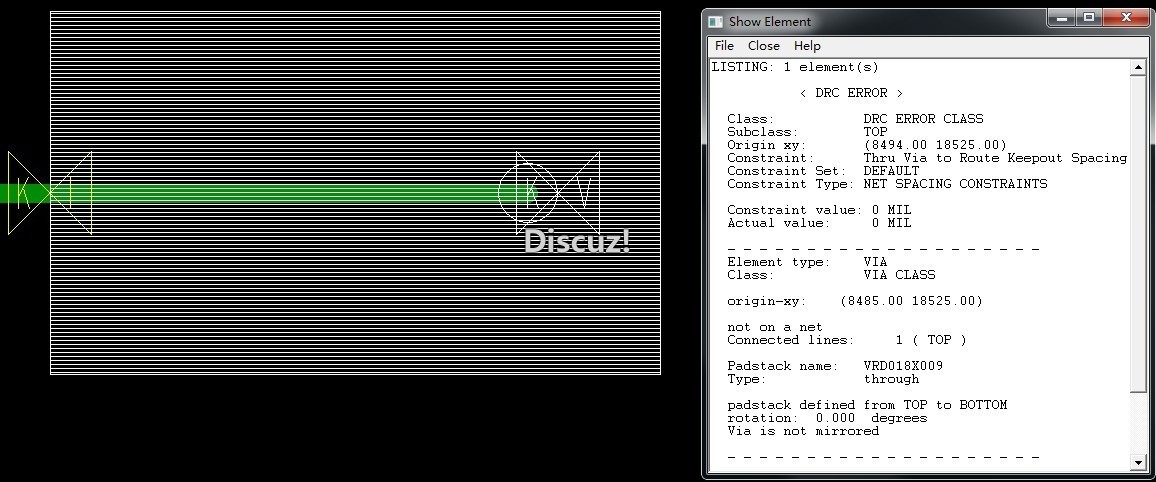

如何关掉“Route Keepout”层中的“K/V”短路而保留“K/L”路。当线走过"Route Keepout"的SHAPE时仍会有“K/L”短路，面VIA打在上面不会产生“K/V”短路。

在这里

谢谢啊！~终于解决了

学习了

能否只设一种信号呢。
比如我设了个SHPA,只想铺地网络。允许地孔。其他不允许。
应该如何

设置GND VIA的NO_DRC属性，其他网络的VIA不设置。这个方法有点麻烦。找到好法在发上来。

只能选中已打在地线上的孔为NO_DRC。这样似乎还是得靠人为的去检查。

设置一个GND VIA的NO_DRC属性，copy该VIA时会保留这个属性，做到所有GND VIA都是由第一个COPY出来的，那么via keepout 区域则没有GND VIA的DRC ，其他网络的则会显示。
