内信号层怎么铺铜

时间:10-02 整理:3721RD 点击:

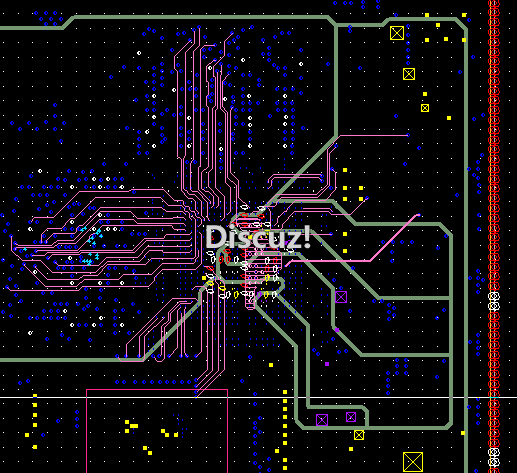

8层的PCB,内部有两个信号层相邻的 其中一层的信号少些,我想在这层铺铜皮 ,请教各位铺铜的话是直接铺地,还是电源--灰色线是antiline ,怎么考虑呢  ,有什么原则吗
另外 ,不铺可以吗


可以铺地
