Allegro中设置了颜色的网络是否可以显示条纹状？

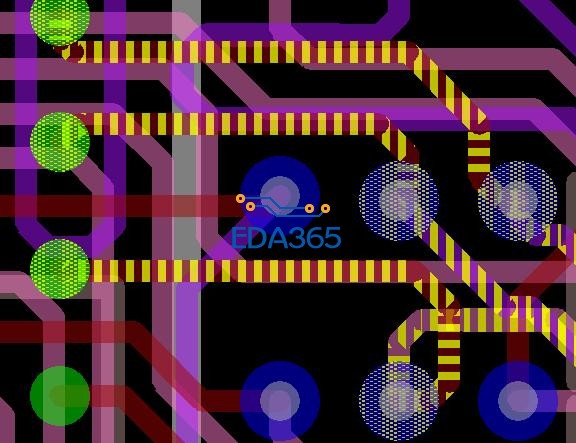

Allegro中的Hilight选项里面可以在setup——user preference——Display——hilight里面不勾选display-nohilitefont，可以显示网络条纹状，在布线的时候可以知道这条网络在那一层，这样设置在布线的时候就很方便的，但是如果把对应的网络设置了网络颜色后，都不知道是那一层了?有地方可以设置吗?

确实,指定网络颜色后, 很不容易区分是哪一层的走线,,,,这个问题也困扰我很久了,应该是没地方可设, 后来想通了, 如果是双面板, 那CANDENCE公司一定有想到这个问题,也很容易实现区分是哪一层的走线,,,,,,,但是多层布线板时, 你叫他如何做? 就算做出来了,也不实用了, 眼花缭乱了，就像已有的花纹走线，太花，谁也不想长时间这样用下去

16.5以后的版本都有这个功能了啊

新版本也才到16.6吧

绝对没，你误会小编的意思了

所以我一般布线的时候都是用的hilight显示成条纹状来区分，电源这些用的颜色

正因为highlight后你就目测分不清该走线是在哪层了. 难道你的可以? 怪了,我16.6都不行呢

可用assign color

亦可用Hilight selected pattem

一般都用assign color, 可以直接选颜色(版本16.5)

这样太花，纯色时又分不清是哪层

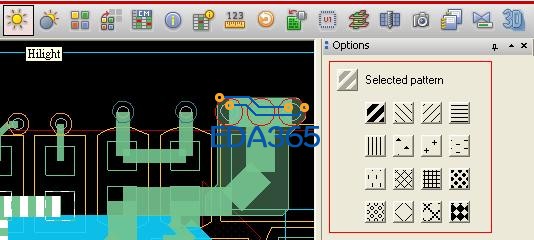

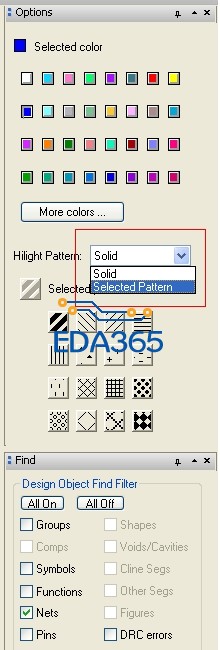

用highlight命令时在options面板里面选择相应的pattern，可以显示条纹状，用来区分那一层

对哈，可以在options面板里面选择pattern，这样跟highlight一样的可以显示条纹了，之前确没注意哎

啊哦，看来只有高版本才有啊

这样太花，还不如不搞,纯色时又分不清是哪层
