在allegro中怎么放入这种效果的logo?

时间:10-02 整理:3721RD 点击:

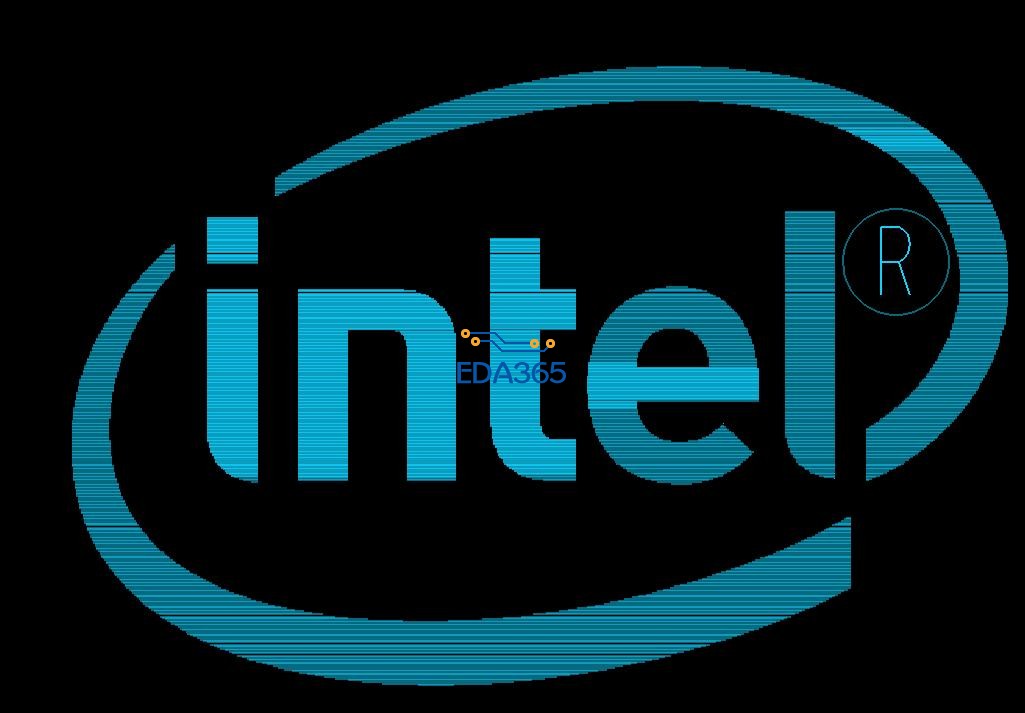

全是线段组成的。请处理过这种问题的高手给指点一下。

Skill命令导入

如果这个logo已经做好了,import——sub_Drawing

可以把这个图形作为一个.dra的文件  从零件库里调入就好  这样也方便管理

这图肯定不是画PCB板的人制作出来的, 也不是画板的人的份内事,也就是说,图是现成的,有人画好了的,用官方软件RATA Raster打图片另存为.PLT文件即可导入了。

RATA生成的.PLT效果差多了。且Lines Thick和Pixel值很难设置的理想。

怎么做出这种效果的.dra文件呢,能不能具体讲一下。

怎么由sKill导入呢?导入什么格式的文件呢?

用RATA是能够达到这个效果的

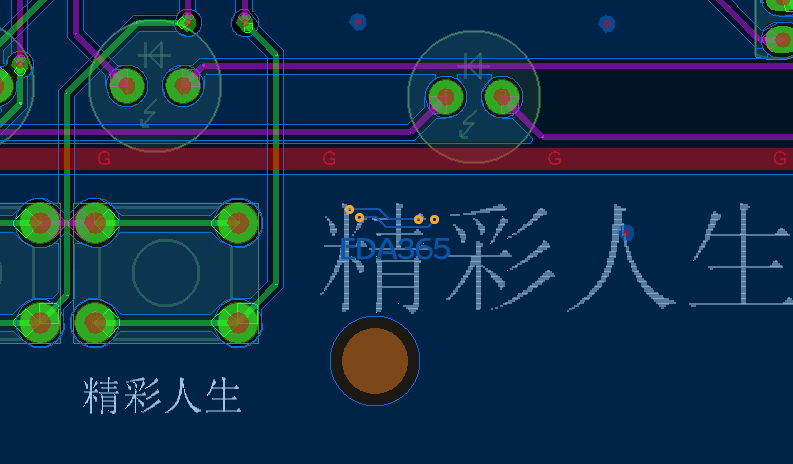

可是我每次设置的都不理想,要么线太粗,要么太细,并且线的密度没有这么高,通常只有几根线,要么稀疏,要么全糊一块了。Lines Thick is ? mils,Pixel is ? mils怎么设置才合理,试了无数遍都不理想,和PCB栅格点的设置有什么关系?
还有一点,用RATA做出来的效果没有边框outline,图上这种是有边框线的。

第一相当于是填扫描分辩率,一般填5或4mils , 第二项相当于字体大小,仅此而已,屡试不爽

要看你导出IPF时的设置,线宽和比例,个人认为线宽稍大于比例就好

http://www.eda365.com/forum.php?mod=viewthread&tid=85072
好像这个可以,就是将图片弄成logo导入allegro

我每次设置的都不理想,你说的线宽和比例试了多种组合,都不理想。特别是图像。

用同一个logo多试几次
