焊盘基础学习资料(不知对否)请管理员或者高手进行指正!

时间:10-02 整理:3721RD 点击:
强烈要求群对新人的资料进行汇总,并且进行单门开窗进行培训!

1、表贴焊盘制作

      长度:+0.3~0.5mm(12mil+20mil)
      宽度:+0.1~0.3mm(4mil+12mil)(这个是大唐公司)
      中兴规定:丝印图层离焊盘0.3mm(12mil)线宽为:6mil
     solder mask:regler pad+6mil
                                        +4mil(bga)

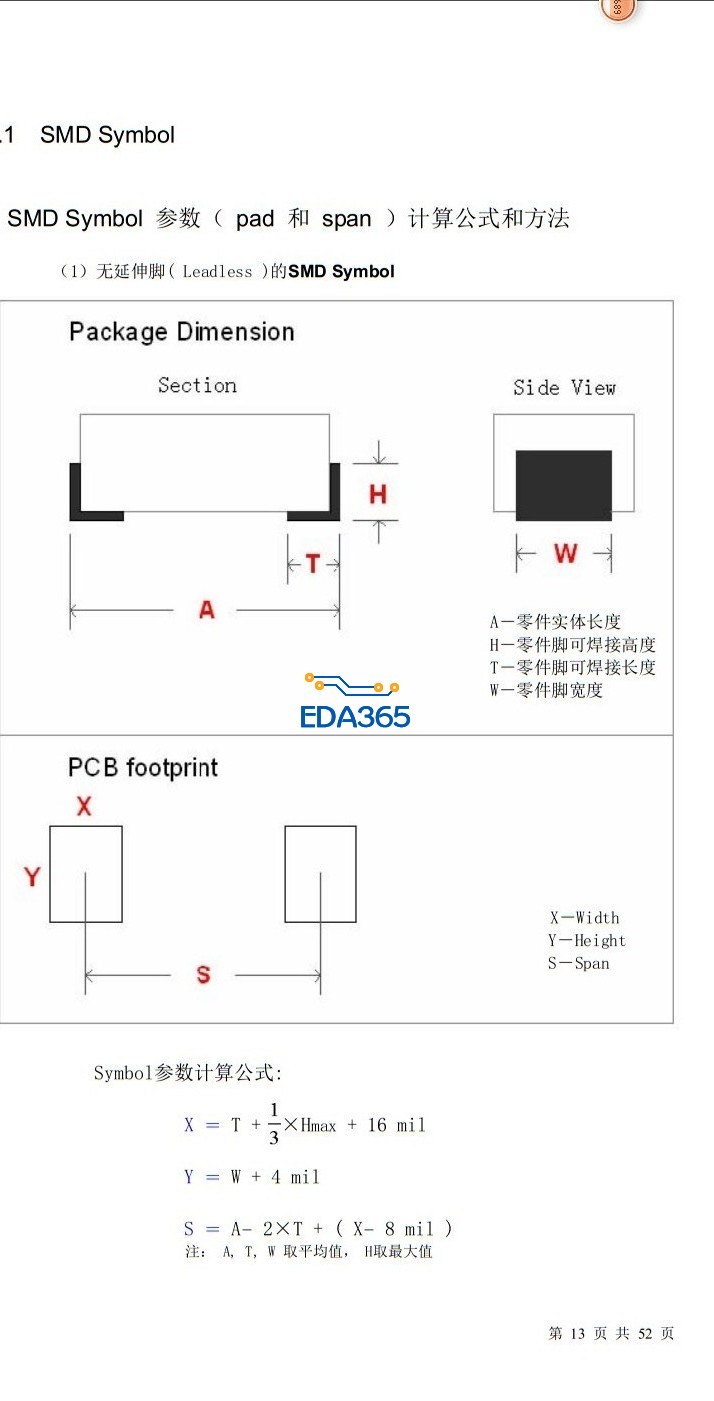

    有两个图片是另外一家公司的计算说明(当时百度的,没有下载权利,只有截了图)
2、钻孔的制作方法:
    圆孔:物理尺寸+12mil   钜形:物理直径+4~8mil

    begin layer :孔径+18~20mil

    default internal:孔径+15~18mil(因为没有焊盘,所要比首层小一点就可以)
   end layer:=begin layer
   问题1、查了好多资料都说钜形的各层thermal relief 不用flash,一直不知道为什么,但是尺寸要填上thermal relief 和anti pad +30mil

   圆孔防散热焊盘(thermal relief):

           内径=孔径+16mil
          外径=孔径+30mil
          开口宽度一般采用:20
          角度一律用45度
查了好久也不知道为什么要这样设置!



百度那里可以下载啊照片的,发个链接来,看看我能不能下载了···

国内公司很多焊盘制作规范都是这样写的。但是还是建议看看IPC规范。

你有中文 的IPC标准吗?我一直没找到,我只找到了英文的!

百度文库里有,好像叫:Cadence焊盘设计规范

有没有人回答一下我的问题呢?万分感谢!

有没有人回答一下我的问题呢?万分感谢!
