请帮忙确认 PCB 走线拓扑结构

时间:10-02 整理:3721RD 点击:

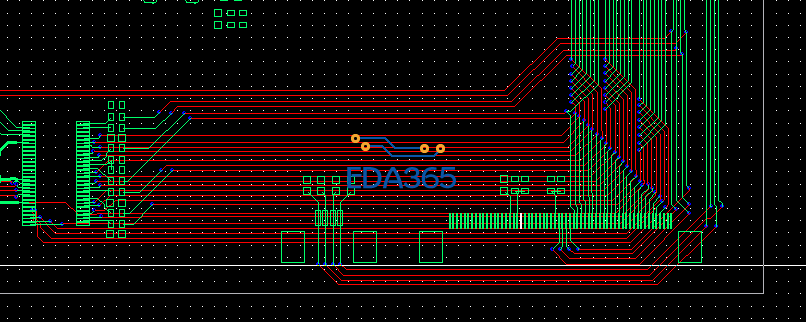

如图中的PCB 走线,从LCD连接器 出来的线 ,要接到另一个连接器和 IC--不同的需求两者只会用到其中的一个,中间的分割点怎么选啊 ,图中的sub线感觉太长了  ,对信号有影响吗


IC尽量再往右靠,问题不大。
