等长显示问题

那是即時顯示功能 , 讓你在布線或調線過程中能了解現在的狀況.
既然佈完了, 那就功成身退了 , 實際答案可以用 show element 或是在 CM 裡面看到實際與標準值的差異

右鍵 => Analyze 就可以看到了

右鍵 => Analyze 还是不行试过几次了！

但是有的板子等长已做完这两项的数值还是显得的，不知道这个怎么就显示灰的，自怎么也不出来！网求解！

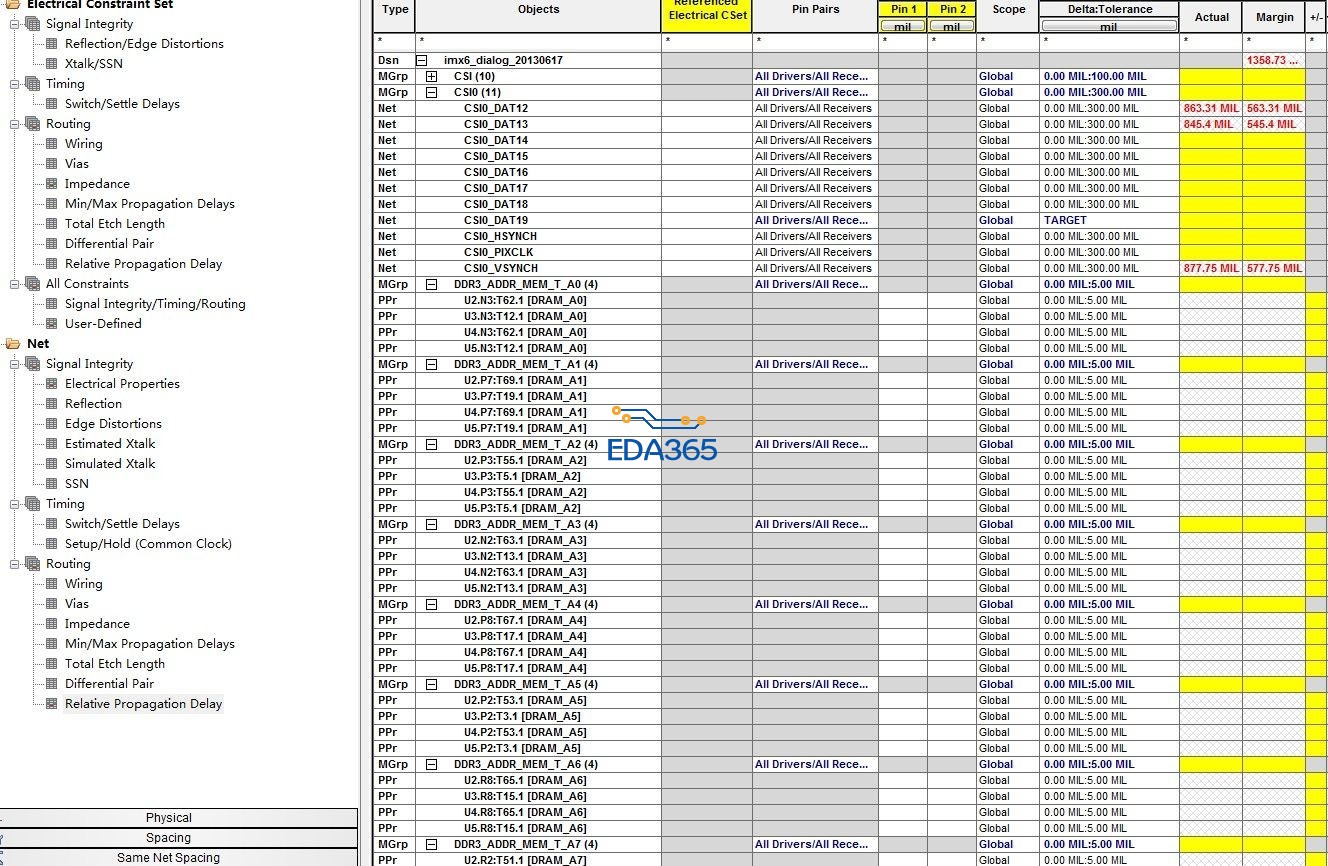

截图上来

谢谢帮忙解答！

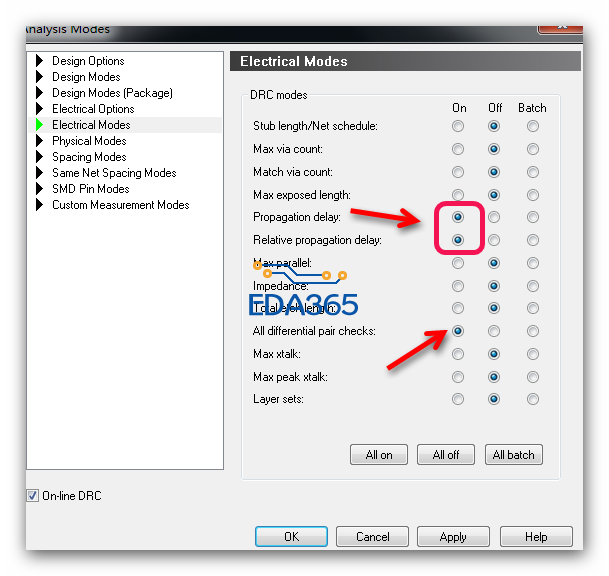

有没有把显示打开，如下图所示,打开以后再右鍵—— Analyze

都打开了！但是分析后还是灰的！
在等长做了一部分是还是显示正常的，做到后面就成这样了！不明所以啊！

方不方便把文件传上来一下

这个确实不太方便。不过还是要说声谢谢。

1.CM 重启
2.网络没有连接上

关闭文件，删除一下打开文件时产生的垃圾文件；重新打开文件，分析一下

线连上没?
相应的规则检查打开没?

线都连上，规则检查已打开
