關於主機板的ESATA 跟HDMI
时间：10-02
整理：3721RD
点击：
想請問有做主機板的各位大大 ~~

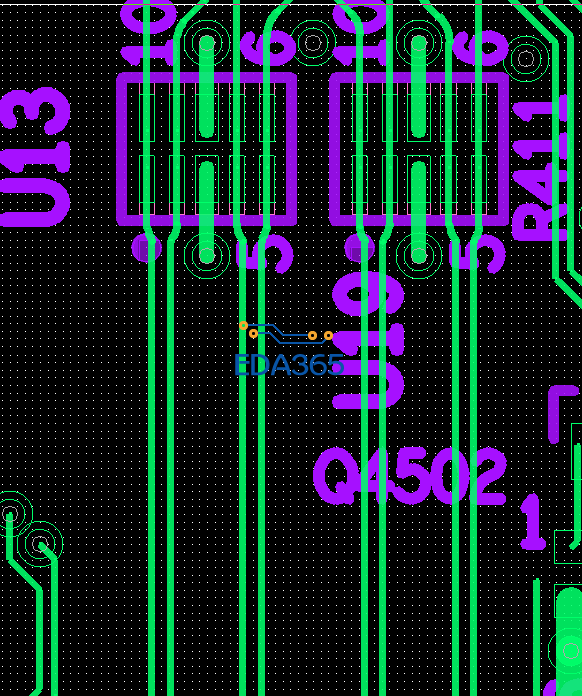

請問ESATA 跟 HDMI 的 Differential Pair 訊號線旁邊是 伴GND線比較好 ~~ 還是 撈空 比較好呢?
請問ESATA 跟 HDMI 的 Differential Pair 訊號線旁邊是 伴GND線比較好 ~~ 還是 撈空 比較好呢?
当然是伴地好了，不过好像差分和伴地的间距太小了。会产生共面阻抗，到时你的差分就不是100欧姆了。如果你的差分走线很长的话，对S21也不好。
那可以請問一下~~大概要跟GND 距離多少mil ~~ 才不會產生共面阻抗呢?
謝謝
保证和GND平面间距12mil以上就可以。
謝謝大大的說明喔
