奇怪的差分走线

时间：10-02 整理：3721RD 点击：

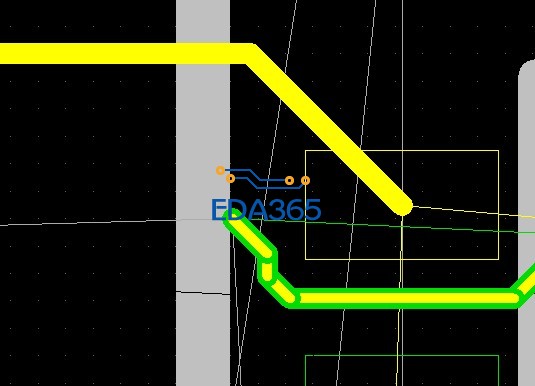

走线的时候走线老是如图一所示，但正常情况下应该是图二所示，请问是哪里需要设置吗?

建议这种问题最好把工程文件附上

那个看着像是不耦合长度方面的，你去掉那个不耦合试试看

期待高手，解答

是不耦合的问题
