做flash shape时报错E- (SPMHDB-187): SHAPE boundary may not cross itself.

打算做个一个通孔的焊盘，先做一个flash的symbol，add-flash：焊盘内径1.5mm，所以设置inner diameter 2.0mm, outer diameter 2.3mm,spoke width 和内径相同为1.5mm，点击确定时报错，E- (SPMHDB-187): SHAPE boundary may not cross itself.请大神们指点！

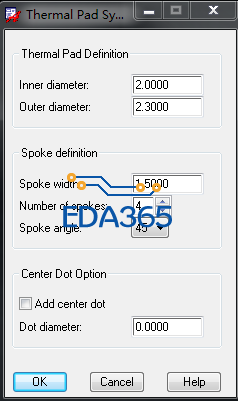

flash焊盘设置

spoke太大了

谢谢，好用了，设置inner diameter,outer diameter,以及spoke一般遵循什么标准呢?

似乎没有特定的标准。差不多就可以了。不过很多讲CADENCE的书上都是说到这些。
