Anti Etch 下对VCC层进行分割,在进行Edit/split plane /creat时为什么会报错

时间:10-02 整理:3721RD 点击:

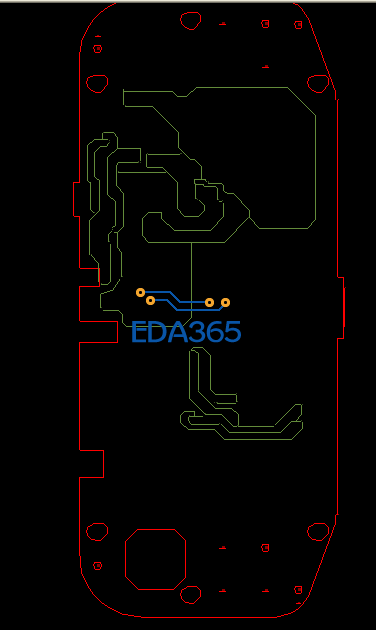

Anti Etch 下对VCC层进行分割,在进行Edit/split plane /creat时为什么会报错?就是说给分割的铜皮分配网络是为什么不能分配?请高手帮忙分析,VCC层分割图如下。


是不是没做 rout KEEPin

分割是否必须要做ROUTE keepin?

自动铺铜,没有routekeepin。
系统怎么知道铺在那啊?这个是取范围的。

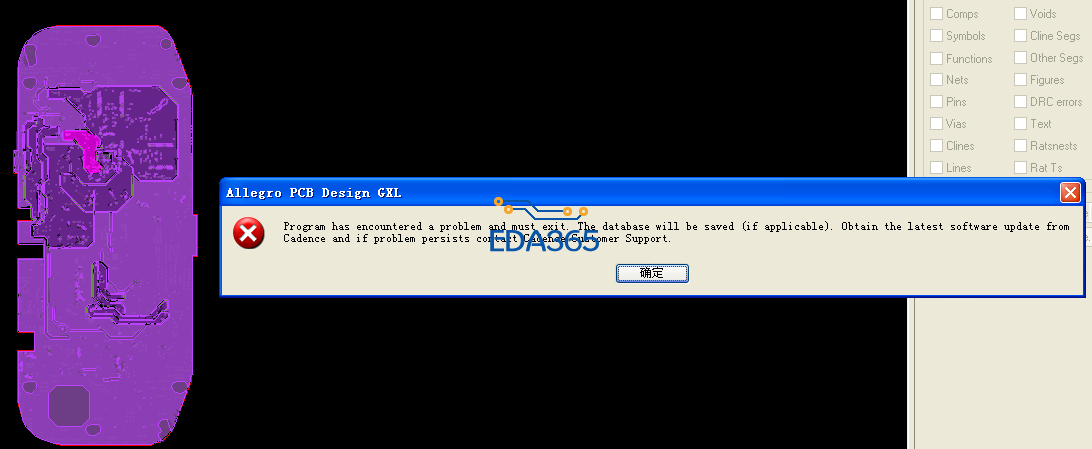

有route keepin 的,下面是我分配到最后一个网络时出现的报错图


看不出问题,
DB check 一下试试吧

DB了下还是不行 是软件问题还是我的分割有问题?

技穷了

如果可以的话,你把PCB发给我。
我试一下。

您好,我遇到跟您一样的问题,解决了吗?

建议重新画Anti Etch

anti etch Line有没有画出板框

也有可能是文件数据库出问题了,特别是铺了动态铜的大板子,数据库容易出问题,没事多DB check 一下。
