allegro生成gerber后用CAM350看出现的现象，看看是否有问题？

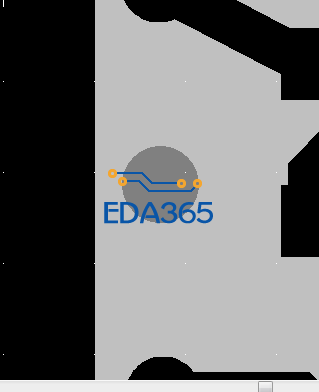

第一个问题，生成的一个bottom.ART文件，在CAM350下读入后出来3个bottom层。如图：
*

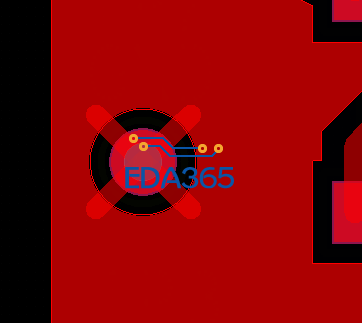

第二个问题，原top层铺铜处如图：

用生成的gerber用allegro导入没有问题，但用CAM350导入后如下：
出现3个top层：

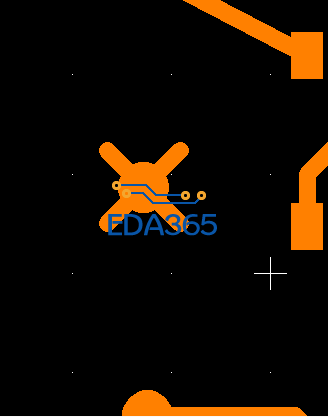

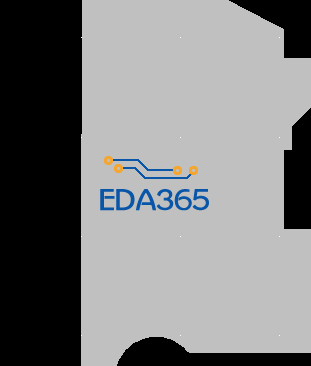

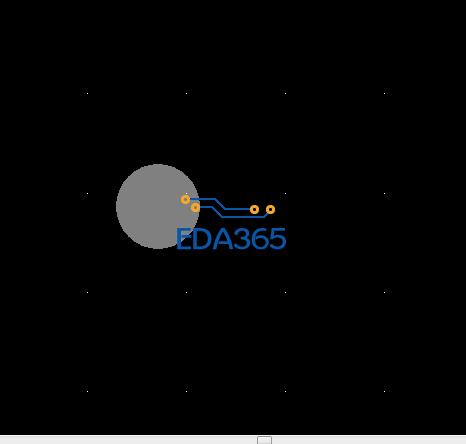

每层如下：

三层组合在一起如下：

如果把三层分别理解成1铺铜，2走线，3挖空，则和对应的设计文件一致，但不知PCB加工厂是否会如此做，各位有没有遇到过这样的问题?谢谢！

cam显示的问题，其实这不算问题，文件发出去板子一样正确做出来

出gerber时某一网络的铺铜和走线合并在一起（看起来是一个整体），怎么操作?

换一种看GB的软件就可以了，比如用“GerbTool”这个软件，或者你CAM350里菜单点VIEW>composite就可以将他们同一层的合在一起了。

谢谢了，确实是这样。

在CAM里面看gerber的时候同一网络的铜和线不就是一个整体吗?

CAM里面是的。
在PCB里面铺铜后网络的连线你们是否保留?
还有在CAM350里面，钻孔读进去怎么分了很多层?怎么才能在同一层看到所在钻孔?

铺铜和网络的连线并不矛盾，既然已经拉线了就没必要非得再去删掉，影响的只是电脑的计算量和人的视觉感受而已。
钻孔分层的问题，一般不同属性的孔分开放在不同的层，比如1-2层孔和1-4层孔分别放一个层。如果1-2层的和2-4层的放一起，又是重叠的孔，岂不是看不清楚了

二层板，CAM350读进去后，相同孔径的钻孔在同一层，不知道是胀么回事。
我想让CAM350读进去后所有的孔在同一层显示。

要所有的钻孔都在同一个层的话出gerber的时候把所有的钻孔都出在同一个文件里面应该就可以了

学习了。
