菜鸟求助：allegro铺铜
时间：10-02
整理：3721RD
点击：

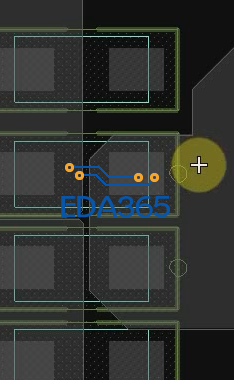

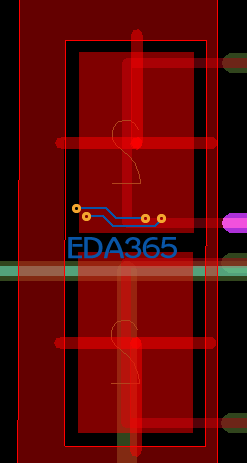

allegro动态铺铜，图片铺铜2怎么设置成图片铺铜1那样的?
封装焊盘与铺铜的那个连接线改成图片1中那样的显示。
你是说要改变覆铜和焊盘的连接方式吧?
可以执行Shape Select命令，选中敷覆铜，右键选Parameters，在Thermal relief connects选项卡中，可以设置覆铜和焊盘的连接方式。
大神你太强了！
TKS！
TKS！

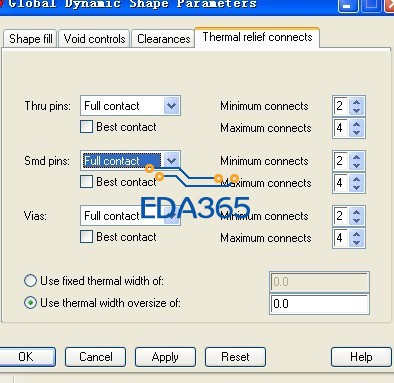

设置个全局的 每块铜皮都是那个样子了 shape---最后一项global。-----最后一项thermal。---第二项 如图
如图
1
TKS，呆会试下。
