制作光绘文件时有警告

时间:10-02 整理:3721RD 点击:
下面的就是警告内容,这个“  CIRCLE     0.01200       DARK” ,看不懂。有懂的,说一下。
================================================================
     PROCESSING FILM < TOP >
     TO FILE < F:/YC002A/25T-SERVER/25T-PCB/TOP.art > ...
================================================================
  FILM PARAMETERS :
  ---------------------------------------------------------
  Undefined line width                8.0
  Mirror code                         NONE
  Rotate angle                        NONE
  Offset x:                           0.0
  Offset y:                           0.0
  Plot negative                       NO
  Suppress unconnected internal pads  NO

  APERTURES USED:
  ---------------------------------------------------------
  TYPE       SIZE/NAME                   ROT   MIRROR MODE
  ---------------------------------------------------------
  CIRCLE     0.01200                                  DARK
  CIRCLE     0.02000                                  DARK
  CIRCLE     0.05510                                  DARK
  CIRCLE     0.21650                                  DARK
  SQUARE     0.05510                     0.000 NO     DARK
  RECTANGLE  0.07090     x 0.05510       0.000 NO     DARK
  RECTANGLE  0.07090     x 0.05510      90.000 NO     DARK
     TOP created with warnings

警告可以忽略

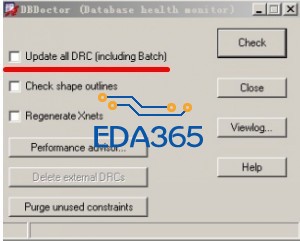

知道原因了,是DBDector检查项中,没有勾选Update all DRC.
