请教关于如附图中的问题,急急急

时间:10-02 整理:3721RD 点击:

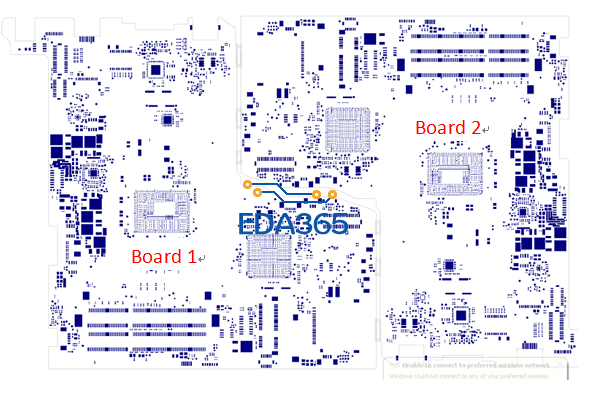

请教一下,有谁可以指点一下,怎样做才可以达到图片中的效果(左边是主图,右边是拼版),知道的话请告知具体的操作步骤,谢谢了!
其实是我一个朋友让我帮忙问的,我不知道该怎么做。大概是做好一个图,在它旁边做一个拼版,里面和主板里有相同的东西,零件,走线等。右边的拼版内的东西就是主板转180°


这是solder,还是past?

什么是是solder和past?

我晕。都不知道自己想要啥。搞毛啊?

你要哪一方面的效果?

其实是我一个朋友让我帮忙问的,大概是做好一个图,在它旁边做一个拼版,里面和主板里有相同的东西,零件,走线等。右边的拼版内的东西就是主板转180°。

请输出Gerber后,用Cam350打开,然后编辑成上图的样子,一定行。或者你只要简单表达一下,让板厂来给你处理,他们会帮你拼好板的

我们一般做拼版只要做板框,我那朋友说他的客户非要弄成像图片中那样。

这应该是正反两面的阴阳板拼板. 这样做钢网时一片就行.

那你就用Cam350转一转咯

不是阴阳板,你仔细看看就知道

comexpress接口的啊 呵呵

哪位大哥知道的帮忙指点一下啊

你不是专业的CAM工程师,做不了这事? 这个最好用GERBER TOOL或者GENESIS2000来做,很容易实现你的拼版。

如果要求不高的话,就用GERBER TOOL还是很方便实现的,就3个步骤:1. copy。2. 旋转。 3.粘贴。
