关于定位孔的显示问题!

时间:10-02 整理:3721RD 点击:
大家好,想请教大家一个问题。

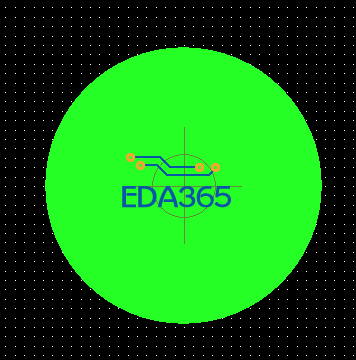

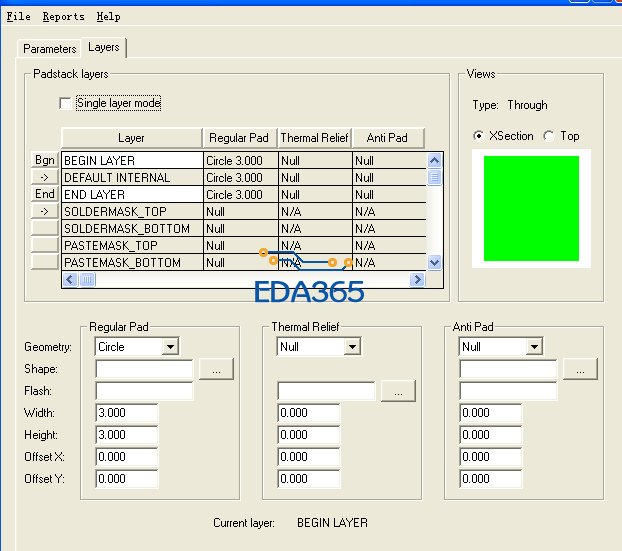

我做了一个3MM的定位孔封装,参数和封装图如下图所示。

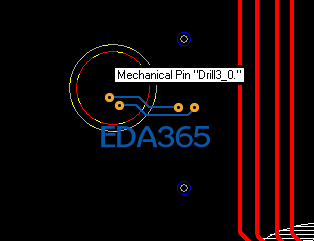

但是,当把孔放到PCB中时,却出现下图所示情况。
我想问的问题是:为什么在PCB中定位孔会出现两个圈呢?这个该如何解释,需要纠正吗?
如果需要纠正,该怎样修改呢?
谢谢大家啦!



PCB中的定位孔显示
