这种类型的焊盘如何建立?

时间:10-02 整理:3721RD 点击:
在一个小设备上看到如图所示的焊盘,不知道如何建立的?
我尝试过用shape什么的,都不行,请高手指教。

我考虑过在pcb板上add line(etch层),但是如何分配网络,比如我要把这个焊盘连接到GND上,用net logic指令也不可行,比较郁闷。

个人意见:这种可能是现在CAD中做好图形,导入PCB板上然后按照图形铺shape直接做成的不一定是PAD

Shape symbol cannot have a void in a shape
沒錯~~我也想知道

个人觉得你可以铺一个圆形静态铜皮,并制定网络。然后选中它,选中参数,选择填充模式

shape可做的,在Autocad中画,再导入到allegro中去

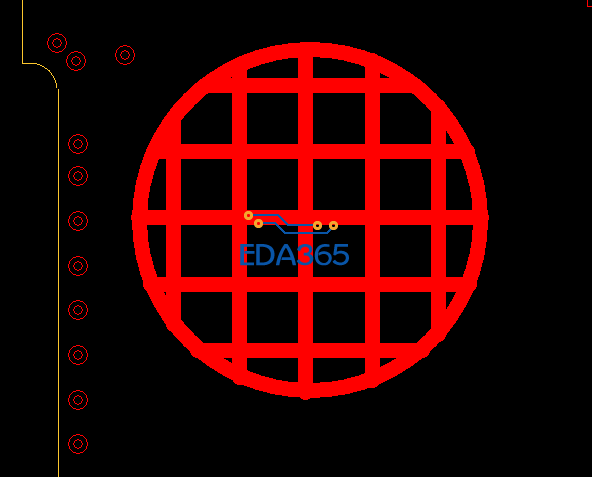

如图,在layout的时候直接用shape画一个静态网格铜,soldermask把它开出来就行了。


我昨晚上也是采用了这种方式,基本可行。
至于CAD方式,我没试。我觉得应该可以。
