布线怎么成这样了?

时间:10-02 整理:3721RD 点击:
布线如图所示


有个地方没设置好

design parameter editor-------display-------connect line endcaps

我的是16.3找不到这个项啊

好了,谢谢啊

嗯,按这种方法布线时,开始还是图中那样,等单击done之后就变好了,是不是还需要什么设置啊?

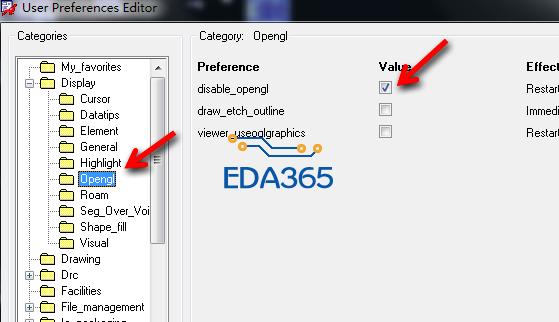

你把opengl关掉就好了,如下图所示,关掉以后要重启软件

opengl是个什么东东~~~~主要是设置什么的

就是跟显示有关的,打开以后可以操作一些命令,比如说把pcb整个翻转过来,还有就是会显示出透明效果,这个东西是比较耗显卡的,就和ad的那个打开渲染的选项差不多,机子不好的话打开这一项会明显的感觉迟钝,而且开启这一项常常会出现win7系统鼠标拖影的问题,所以一般来说,这一项都是关闭的

也就是说关上就可以了,关上也不会影响平时的使用~~~

还是不行啊,我每次打开user preference时显示my_favourites not in search path,然后说保存失败,candence真心麻烦啊,protel和altum感觉很好学啊,麻烦问一下你能说一下你QQ吗?

我的QQ是443245605,想请教你这个问题,希望你能加一下我,嘿嘿,非常感谢
