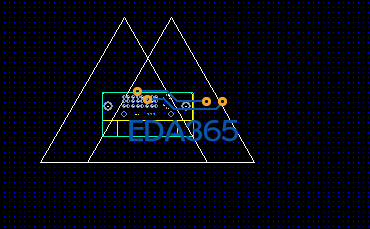

如图，封装怎么了，奇怪的三角形

你那个应该是固定孔吧?

什么意思?

先查看这两个三角形具体是什么，show element（F4），然后在PCB中或回到封装中去修改；看图上应该是你封装下方的两个孔的标识信息。

在PCB editor中应该能看到三角形的有效信息

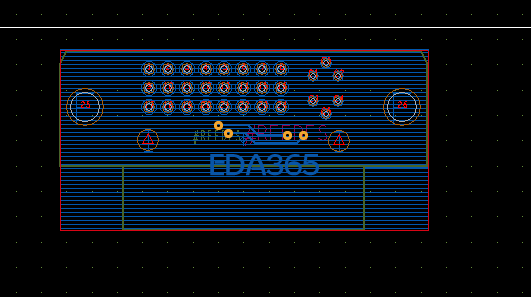

两个非金固定脚的钻孔标记尺寸设的太大了。

学习了谢谢

这个钻孔标记怎么修改，能截个图吗

Tools->Padstack->Modify Design Padstack，点击需要修改的管脚焊盘，鼠标右键选择Edit，在弹出的对话框中修改Drill/Slot symbol的Width和Height数值

谢谢

好方法，学习
