如图所示,差分布线----创建一个新的电气约束的问题

时间:10-02 整理:3721RD 点击:

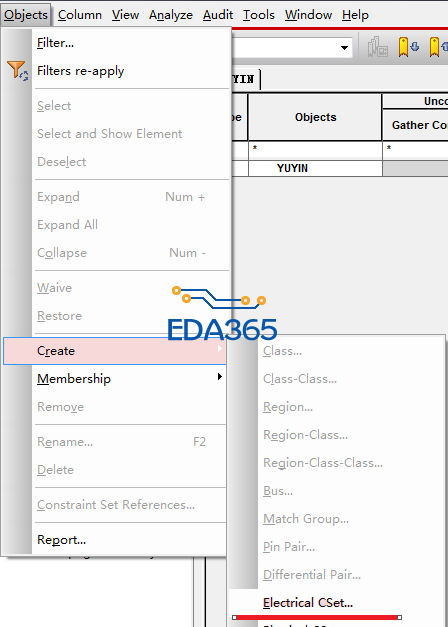

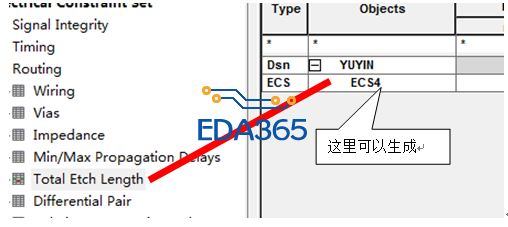

如图所示:我创建一个新的 Electrical cset  ,但出现问题了, routing 界面下 里面除了differential pair 下没有生成,其他都有了,可我就要 这个啊,为什么?

还有我刚才的一个问题http://www.eda365.com/thread-80421-1-1.html  楼下兄弟的回复 是可以解决,我现在创建电气约束 又出现问题了,是不是我  软件问题 ?




整理成文档的话需要点时间

规则不是那样创建的

我看书上 是 选好差分对后,就是设置这个玩意(电气约束),好像算是一个选项吧,里面设置一些距离什么的

没错

额,这么简短啊,问题还没解决呢

自己尝试了一下,同样的步骤用在别的 PCB中,发现可行,只有这个PCB不可以,所以,无解
