DRC请教
时间：10-02
整理：3721RD
点击：
原理图设计已完成，在tools-----design rules check 时出现：
Checking For Single Node Nets
WARNING [DRC0006] Net has fewer than two connections N188821: SCHEMATIC1, NES6100_Power_Supply (121.92, 114.30)
Checking For Unconnected Bus Nets。
意思我知道，可是我找到DRC告警的具体位置，请教各位大神，能不能让告警的地方高亮显示啊?怎么操作呢?
顺便再请教一下：design rules check 中的electrical rules 中有个check off-page connector connect的选项什么条件下勾选?
谢谢了

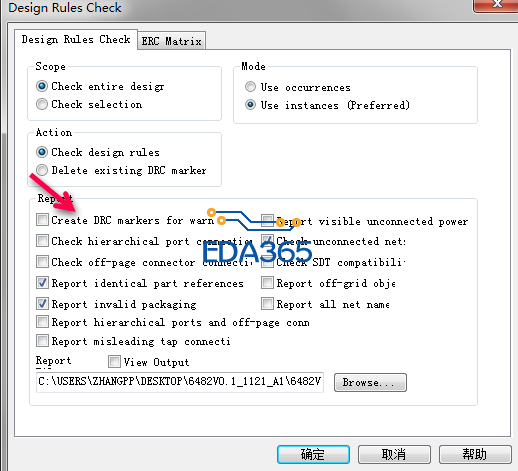

你设置一下这个地方试试
Checking For Single Node Nets
WARNING [DRC0006] Net has fewer than two connections N188821: SCHEMATIC1, NES6100_Power_Supply (121.92, 114.30)
Checking For Unconnected Bus Nets。
意思我知道，可是我找到DRC告警的具体位置，请教各位大神，能不能让告警的地方高亮显示啊?怎么操作呢?
顺便再请教一下：design rules check 中的electrical rules 中有个check off-page connector connect的选项什么条件下勾选?
谢谢了
有drc的地方会出现一个绿色的圈儿
谢谢您的指教，我没看到绿色的圈，是不是要在什么地方设置一下才能出现啊?本人新手
你设置一下这个地方试试
非常感谢！按照您的方法，找到了！感谢！
好人 啊，在论坛看到你多次回答别人的帖子
