cadence丝印问题

refdes 的silkscreen—top

是啊  我想知道这个位号的丝印能不能在板子上自动生成?

嗯 但是在pcb板做好之后，它上面会印上R1,R2等丝印，这个丝印是自动生成的么，为什么我做封装是在ref-silk做的丝印导入板子后，没有办法移动

可以，和其他的位号重叠的，具体不知道哪个层。不过最后出gerber的时候你会发现丝印层的文字是refdes那个位号。
我不是很精啊，可以试试。

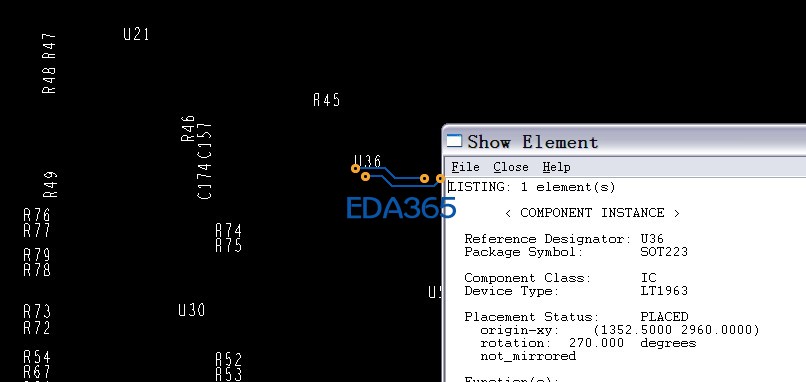

就是这种丝印。我不知道是怎么生成的

那就先看看是哪个层的text

先看一下那个text在哪个层吧

在ref—silk层，

那应该可以移动到相应的元件附近吧，这个建封装时会添加的，导入网表后就会生成了相应的位号。可以移动

我试了，移动那个丝印封装也会随着移动，他们是在一起的

edit-move，在find中只选择text

解决了，位置还得自己手动调

是的啊，要自己手动调
