求教，NC ROUTE 关于ncroutebits.txt如何建立

求教啊，不能沉了

你沒搞清楚 Router 的操作方式 , 他不是鑽孔 , 不需要實際的尺寸.
只要銑刀的尺寸不大於槽孔的最載的範圍即可.
依你的資料 , 最小範圍為 36 mils , 因此你的 ncroutebits.txt 內容寫法如下:
0.036   T01
就行了 , 不過具體的銑刀資料需要問板廠 , 你可以把常用的槽孔尺寸交給板廠 , 問他們的建議尺寸.

谢谢指点
还有个问题：Processing route path data ...
WARNING: No route path data was found for processing.
nc route后出现这个warning，有人说要板子上画一个route path的边框，画在board geometry的ncroute_path层上，还得标明路线
求教route_path是否画的和outline一样大，如果不是如何画?
还有标明路线起始位加1是如何加的?
再次感谢赐教，本人新手

沒這檔事 , 那是不瞭解軟體輸出 Ncroute 機制的人 , 沒有建立ncroutebits.txt 這個檔 , 因此 Allegro 在轉 Route 時 , 找不到對應的銑刀才會有這個訊息.
另外 Route Path 是以要挖出來的槽孔範圍內縮半支銑刀的尺寸所產生出來的.

非常感谢

多谢procomm1722指点，有两个问题：
为啥要留出半只铣刀的尺寸?如果不知道铣刀的尺寸，岂不是没法画route_path了?

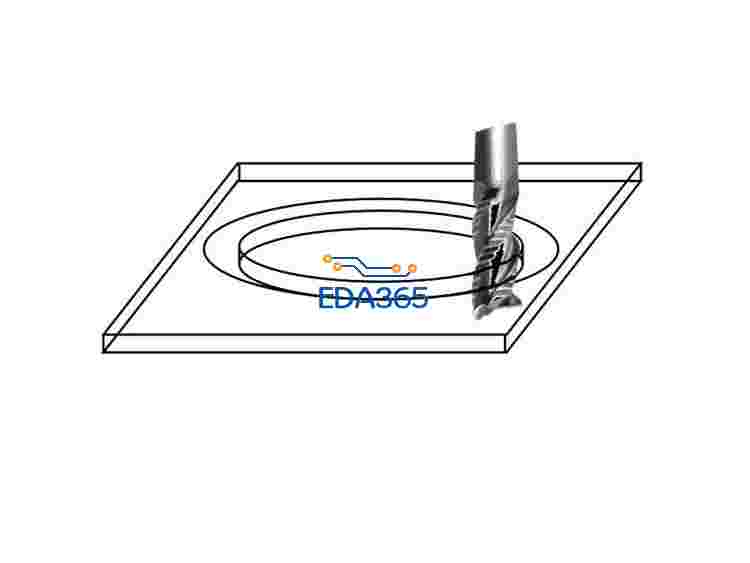

因為銑刀在挖孔時是使用邊緣去刨挖出槽孔 , 因此就銑刀路徑而言是會比槽孔邊緣內縮半支刀子的尺寸.
一般會畫出 Route Path ( 注意: 不是產生出來喔 ) , 那是因為資料搞不定 , 所以劃在圖面上給板廠參考.
通常的畫法就是直接畫出槽孔的大小 , 並不會去考慮到底用什麼尺寸的銑刀 , 其他的讓板廠處理就好了.
但是如果您要產生出正確的 Route 資料的話 , 當然就必須給正確的刀庫資料.

图文并茂！谢谢，晓得了。

再次感谢

学习了

非常感谢，安装比error中的提示值小一些定刀头就成功生产了。

感谢procomm，现在清楚了
