设计案例

时间:10-02 整理:3721RD 点击:

案例一、晶振的布线

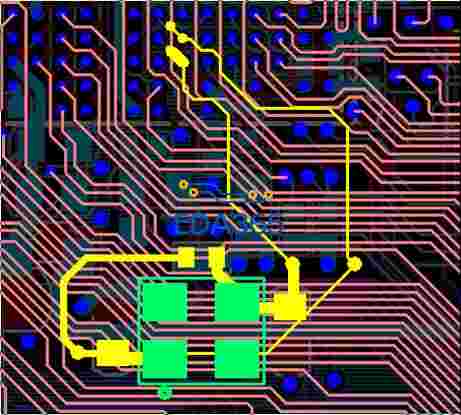

图一
javascript:;
分析:
1.        晶振的布局不合理,电容的位置需要调整
2.        布线的线宽不一致
3.        晶振的布线没有以类似差分形式布线,分散太开了,且其中的一信号经过两次换层了
4.        过孔的位置不合理

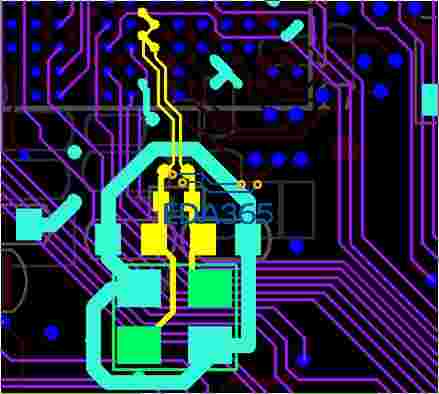

解决:下图是调整后的布局布线
1.        将两电容的位置调整到电阻的下方,让信号顺畅,即晶振->C->R->IC
2.        线宽要一致,以正常的线宽处理,或者稍微加粗些即可,要保持阻抗的连续
3.        过孔要打在电阻的旁边
4.        晶振周边尽量用GND信号包裹起来,避免干扰其它信号
图二
javascript:;

图一


图二


顶一个,这样的案例分析越多越好

原来如此

挺好的!

希望多一些案例分析!

希望都写大虾多写点这种案例,有这么个专区就更好啦,谢谢分析和分享

晶振以差分方式布线不好,影响精度

能否详细说明,每次都走的类差分线

学习了…………

請問為何會不好?
因每次都會兩條線貼著一起走..
謝謝

硬件设计论坛中有这个话题的讨论
