铺铜后地网络处理办法,

时间:10-02 整理:3721RD 点击:

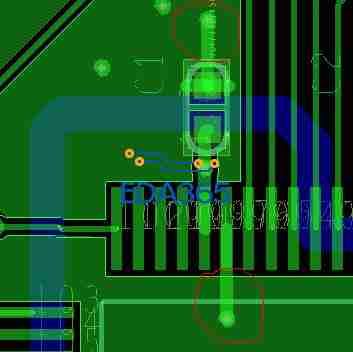

铺铜后,有的本身已经打过孔到地网络,而地网络铜皮也正好铺在上边,重复了,该如何处理,是删掉以前的连线和过孔吗。

直接打过孔到地就行,一个pad上最好是放偶数个,比如两个。

孔就不用删了,线的话要是觉得看着不爽就删了,不删也没事,都是铜。为了整洁美观,还是删了得好...

+没多大影响,追求美观,可删除线或调整铜皮!

谢谢
