TI 时钟芯片的差分Layout是这样处理的,欢迎大家一起讨论,有图有真相!

时间:10-02 整理:3721RD 点击:

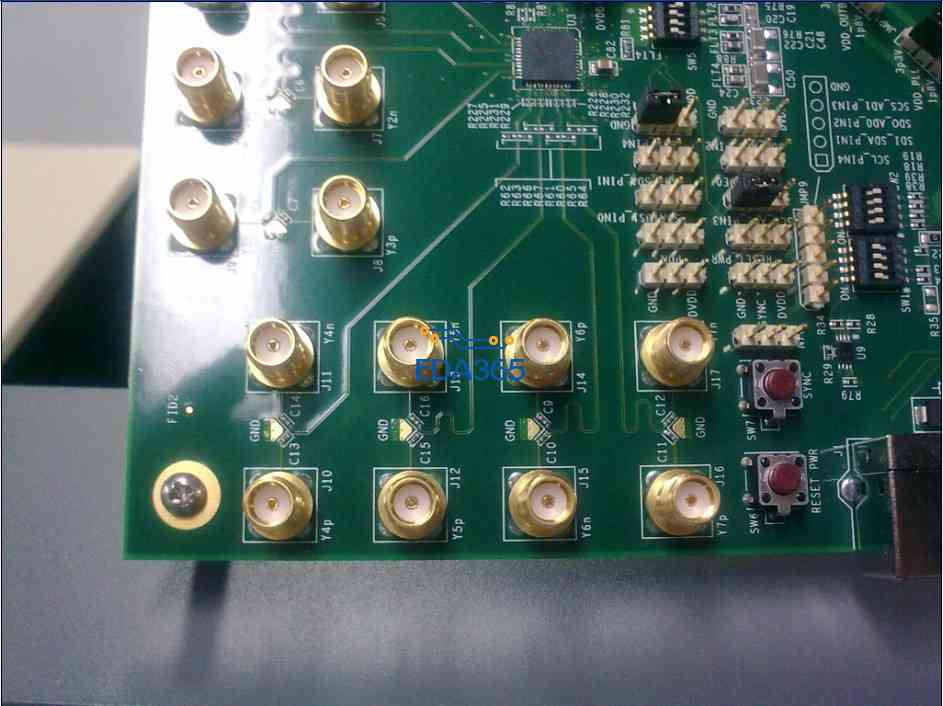

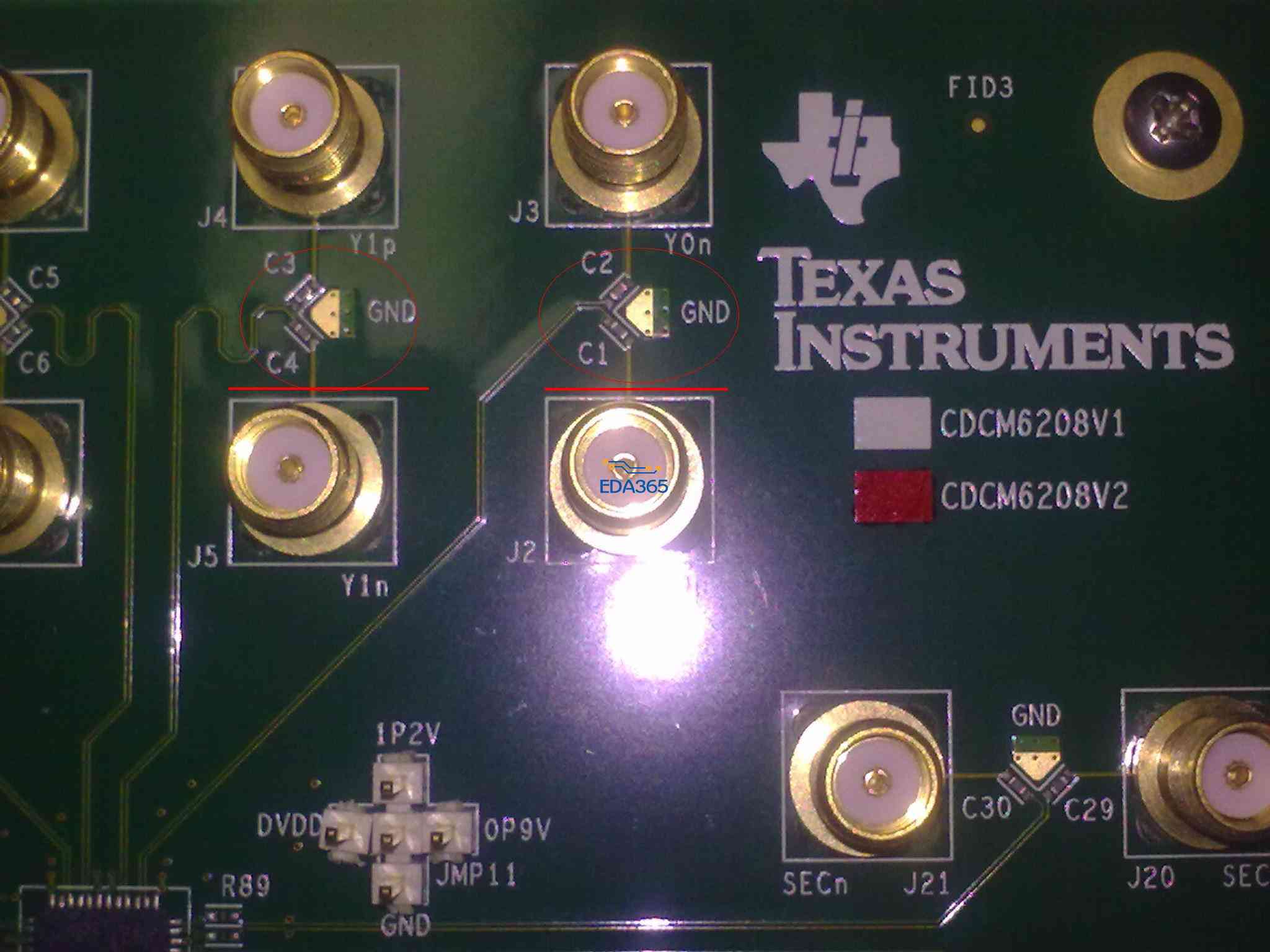

如图。在差分时钟加串接电容的地方,有45度拐角。拐角旁边加了地和过孔。





这端子是接频谱仪测试IC内部信号用的吧  每组还做了差分等长了

差分与差分之间还做了 等长约束?

在差分时钟加串接电容的地方,有45度拐角。拐角旁边加了地和过孔。

在差分时钟加串接电容的地方,有45度拐角。拐角旁边加了地和过孔。

我觉得你答非所问

请问拐角旁边加了地和过孔,具体有何作用?谢谢!

你那句话是陈述句?没看到问号啊。
我觉得图片中特别的是:串接电容45度摆放时,有一片地,开了窗的地。这也是我发贴的主要目的,所以才那样回复你的。

我也想知道呢。,个人觉得是拐角就会有幅射。所以加了一片地,吸收幅射

哦 ,难怪 ,那你知道那端子是接什么的吗

差分线两端,加地线,可起耦合作用,至于电容45度,摆放不太清楚作用,难道是避免90度拐角,防止反射?

我也不知道接的什么,呵呵

瞎猜一下。是否是下探针用的~~

那是地,而且信号又是差分的。探测时也不用地的呀。

看不懂啊,高深
