16.5 拉线时高亮的问题

时间:10-02 整理:3721RD 点击:

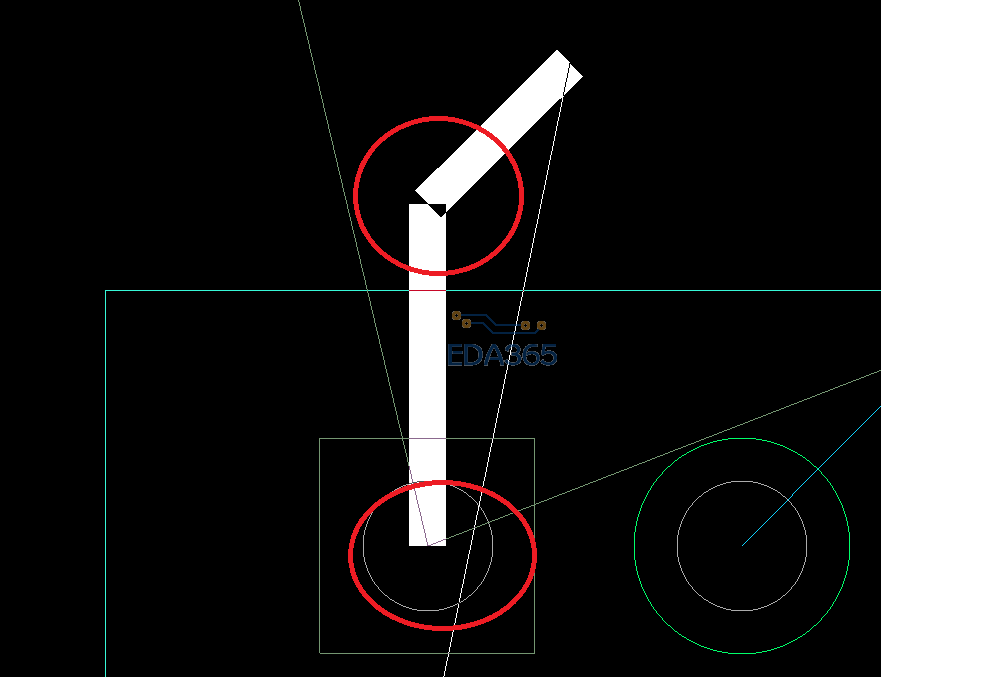

如图红圈所示。记得15.5里有个选项设置一下就ok了,变成很圆润的那种,16.5里就是没找到。请高手指点。

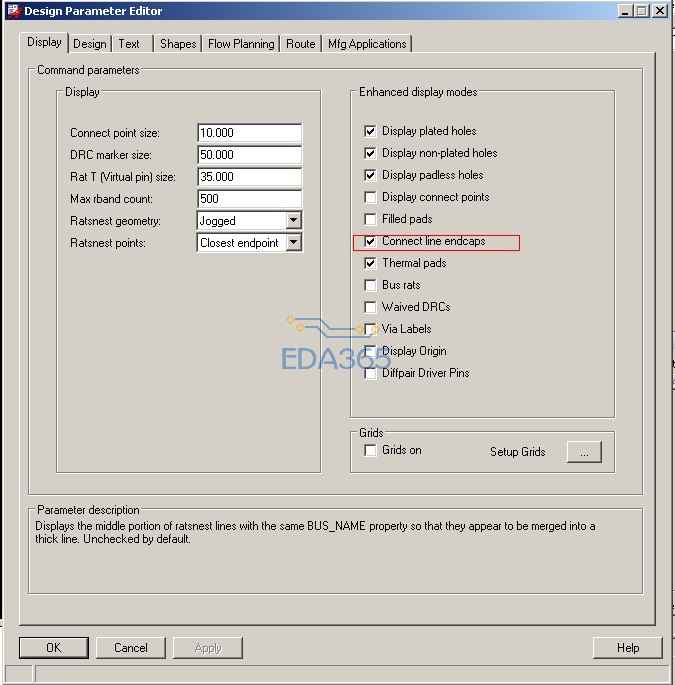

在设置(SETUP)中把这红色框中的选项勾选就可以了

学习了,

我估计我的破解的是不是不够充分 选和没选是一样的

  1. 在设置(SETUP)中把这红色框中的选项勾选就可以了1 q- H5 @  v7 W3 u4 ~) E! y

复制代码

这个勺上了并没有解决拉线过程中使的圆滑,只能解决走线完毕后圆滑

那请问5楼 应该怎么解决呢
