倒圆弧角遇到的问题

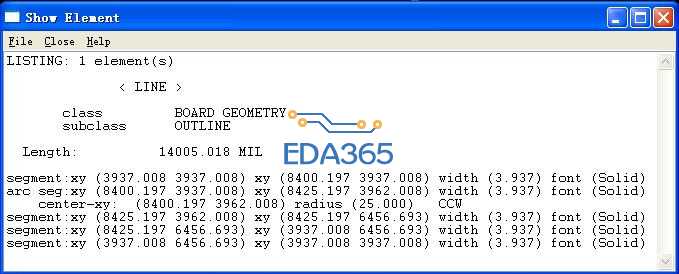

你的外框的属性是怎么样的?

板框不能是Shape

我Z-COPY的DXF文件的外框，这种好像不能倒角啊?

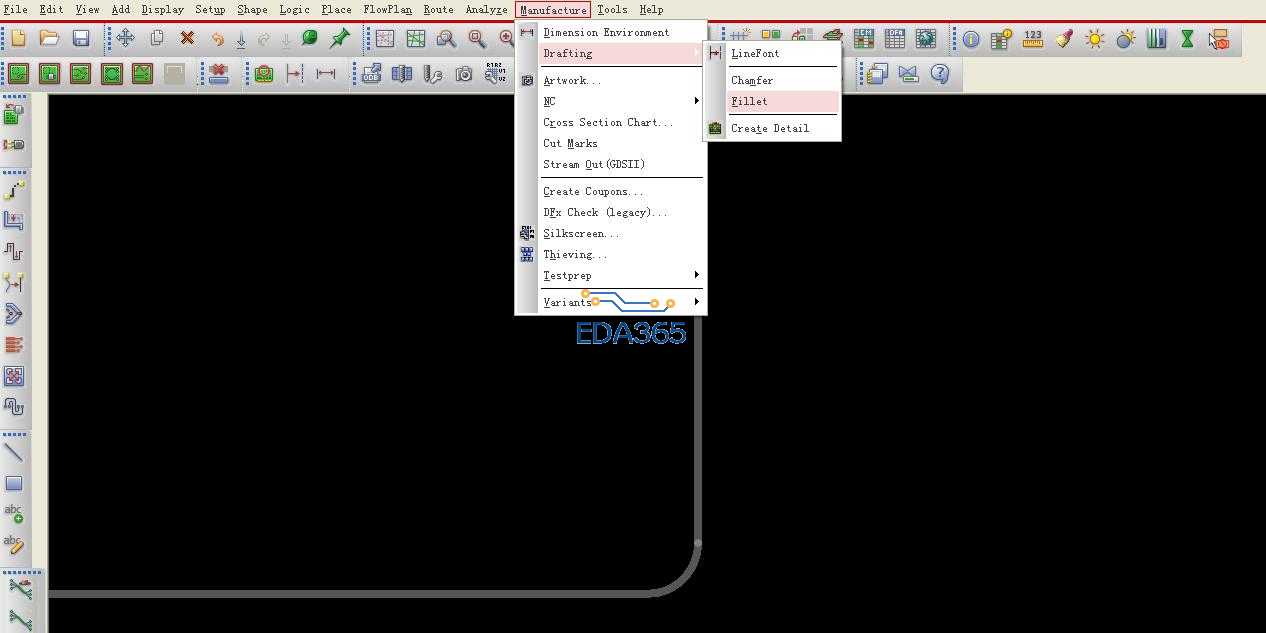

Z-copy出来的都是shape属性，不能用这个命令的。这个命令只适用于line.

thanks

Z-Copy后的属性是Shape，你可以在菜单栏Shape/Decompose shape，把Shape转成line形式，再导圆角。
    其实方便的办法，导入allegro前直接在DXF里导圆角，这样方便些。

shape也是可以直接倒角的，不过不是这个指令，在RF-PCB菜单下Flexible Shape Editor的shape corner chamfer就可以的

学习了，这里高手多啊！
