关于Cadence Concept HDL元件封装的问题

package以后就出来了

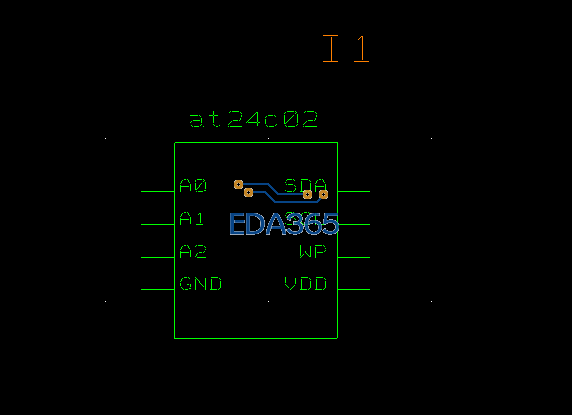

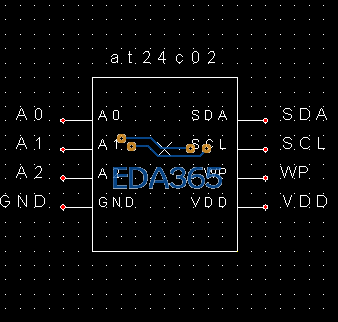

第2张图片就是package以后,在原理图页中放置Symbol的情形！

component----section----single  section...

看来用Cadence Concept HDL作封装画原理图的人太少,郁闷中.....

问题已解决:component----section----single  section...
谢谢pex857617729 ！

谢谢你的回复！

还有另外的一种操作，不用在Cadence Concept HDL中放置Symbol后component----section----single  section...
如下图:

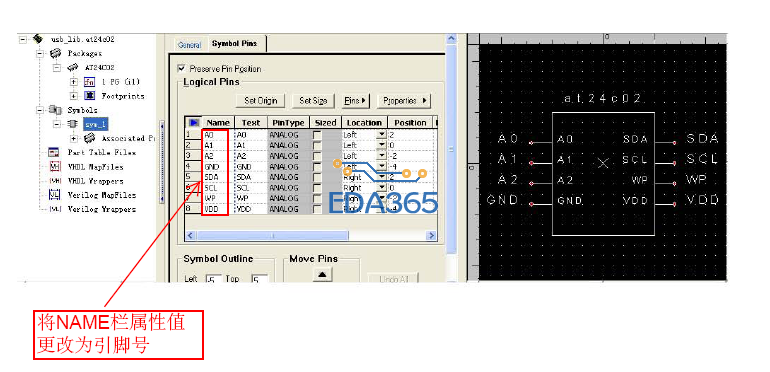

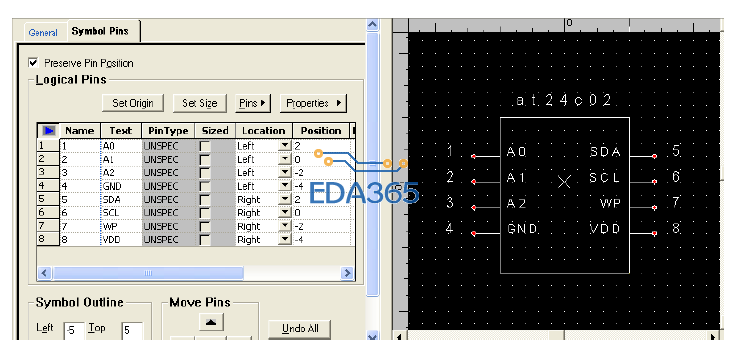

更改后,在symbol右边的VIEW中,引脚序号和NAME即见！

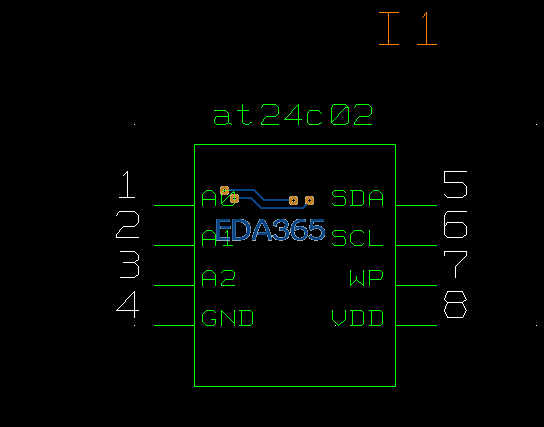

如下图:

SEE:
http://www.eda365.com/thread-65608-1-4.html

don't know what are dicussed

这是错误的做法！

一般建库的时候 只要将物理管脚map后都会用。原理图中一般开始放的时候没有，最后与PCB同步并且反标后就出来了
