allegro16.5预拉线问题
时间:10-02
整理:3721RD
点击:

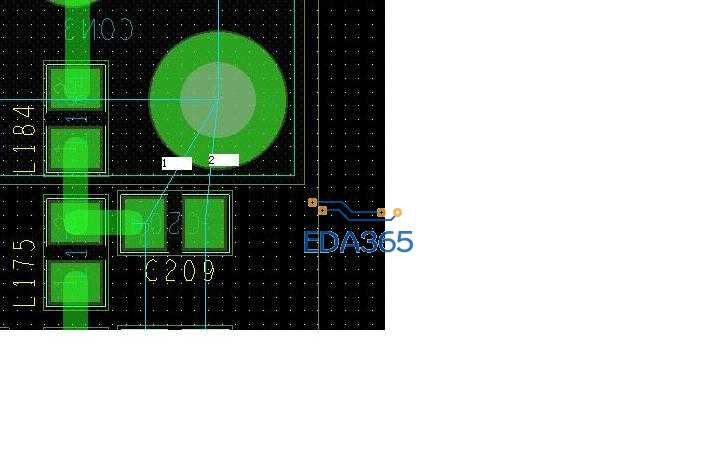

如图,图中过孔是接地的。C209只有一个引脚接地也就是预拉线2连接的PIN脚。搞不懂怎么出现了预拉线1了。
用鼠标选择网络点击预拉线2,所有接地网络高亮。预拉线1不会高量。用鼠标选择预拉线1是选择不了的。也不会高亮任何东西。原理图中C209和预拉线1连接的PIN脚也是没有接地的。
不知为什么有预拉线1出现,在ALLEGRO里面又无法选择到预拉线1.
哪位能给解释下,先谢!
?没人知道?
