画电源引脚的问题

电源引脚因为涉及到异性封装，在出gerber 时该向pcb 厂商那些数据才能出正确的封装呢，做了两次，第一次是正确的椭圆形封装第二次据变成了椭圆中间加个圆形钻孔了，并且在出gerber后倒入cam350 会报错

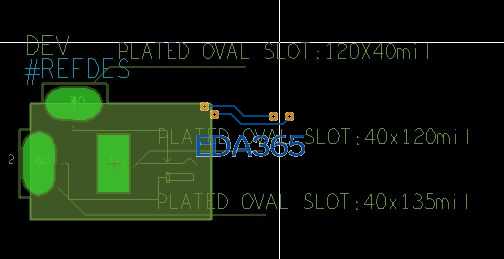

上面的PLATED OVAL SLOT:120X40mil 是在 BOARD GEOMETRY中的  出gerber 时需要把这一层给pcb 厂商吗
LISTING: 1 element(s)
              < TEXT >
       class         BOARD GEOMETRY
       subclass      DIMENSION
  TEXT CONTENTS:
    "PLATED OVAL SLOT:120X40mil"
