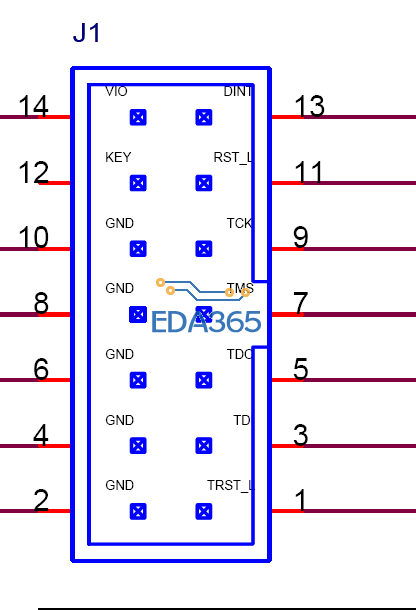

有人知道这个元件的型号吗？

连接器

如果间距是2.54mm的话，型号DC3-14

你这就是一个普通的连接器吧?不知道你的脚间距是多少?另外那些引脚都是自己定义分配的。

普通是什么意思，就是没有型号，自己一针一线画出来的吗?

我找到了，谢谢，

靠,第一次见原理图画得这么专业的.

這哪是原理圖 , 這是機構圖.
線路圖軟體可畫不出來. 得用機械用的繪圖軟體才畫的出來.

老板说这个元件自己可以做出来，那怎么画出来呢?谢谢大家的不吝赐教

你要做这个原件的原理图库还是PCB库啊?PCB库的话，自己根据你找的那个PDF的尺寸画啊

原理图库
